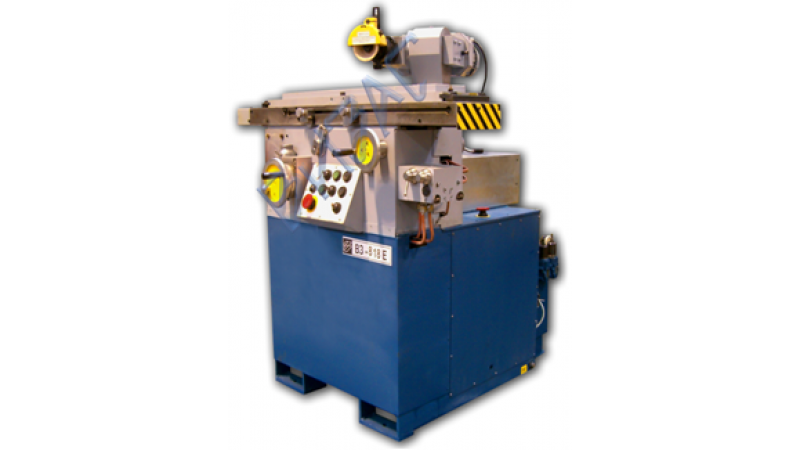

Заточной станок ВЗ-818Е (ВЗ-318Е)
- Производитель: РФ
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Станок предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. На станке возможно выполнять шлифовальные работы: круглое шлифование (наружное и внутреннее) и плоское шлифование.
Конструктивные особенности станка:
- - замкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
- - беззазорный привод стола от маховика;
- - двигатель шлифовального круга развернут в сторону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
- - пульт управления легко доступен оператору с любого из 3-х рабочих мест;
- - малые габариты станка при больших технологических возможностях.
- - гидрофицированный привод продольного перемещения стола.
Конструкция станка защищена патентом.
Параметр | Значение |
|---|---|
| Показатели заготовки, обрабатываемой на станке | |
| Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм | 200* |
| Наибольшая длина изделия, устанавливаемого в центровых бабках, мм | 500** |
| Наибольшая длина обрабатываемой поверхности, мм | 225 |
| * 330 мм с использованием приспособления 3Е642Е.П32 ** 1040 мм с использованием приспособлений 3Е642Е.П61 и 3Е642Е.П73 | |
| Показатели инструмента, устанавливаемого на станке | |
| Наибольшие диаметры устанавливаемого шлифовального круга типа 1 по ИСО 525-86 (ГОСТ 2424-83), а также аналогичных по форме и размерам эльборовых и алмазных шлифовальных кругов, мм | 150 |
| остальных типов, мм | 125 |
| Показатели рабочих и установочных перемещений | |
| Наибольшее продольное перемещение стола, мм | 350 |
| Наибольший угол поворота стола в горизонтальной плоскости в среднем положении, град. - по часовой стрелке - против часовой стрелки | 45 45 |
| Наибольший угол поворота стола в горизонтальной плоскости по шкале точного поворота, град. - по часовой стрелке - против часовой стрелки | 8 8 |
| Наибольшее вертикальное перемещение шлифовальной головки, мм | 200 |
| Наибольшее поперечное перемещение шлифовальной головки, мм | 200 |
| Наибольшее смещение оси шлифовального круга в горизонтальной плоскости за счет эксцентрической плиты, мм | 100 |
| Наибольший угол поворота шлифовальной головки в горизонтальной плоскости, град. | 360 |
| Наибольший угол поворота шлифовальной головки в вертикальной плоскости, град. - по часовой стрелке - против часовой стрелки | 200 20 |
| Показатели основных и вспомогательных движений станка | |
| Пределы частоты вращения шлифовального шпинделя, мин-1 | 2800;4000;5600;8000 |
| Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин | 390 |
| Показатели силовой характеристики станка | |
| Мощность привода главного движения, кВт | 0.71/0.85 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 1.99/2.13 |
| Другие параметры | |
| Габаритные размеры станка (вместе с отдельно расположенными агрегатами и электрооборудованием), мм - длина - ширина - высота (без светильника) | 1460 1530 1660 |
| Масса станка вместе с отдельно расположенными агрегатами и электрооборудованием), кг | 860 |
| Показатели шероховатости обработки (в партии) образцов-изделий | |
| Шлифование торцом абразивного круга, мкм | Ra ≤ 0.32 |
| Шлифование торцом алмазного круга, мкм | Ra ≤ 0.08 |
| Класс точности станка | |
| Класс точности станка по ГОСТ 8-82 | В |
Показатели приспособлений
 | |
| Наибольшая длина изделия, устанавливаемого в центрах универсальной и задней бабок, мм | 360 |
| Угол поворота, град. - в горизонтальной плоскости - в вертикальной плоскости | 360 240 |
| Внутренний конус шпинделя по ГОСТ 25557-82 | Морзе 5АТ6 |
| Число делений при работе с делительным диском | 3,4,6,8,12,24 |
 | Внутренний конус пиноли по ГОСТ 25557-82 | Морзе 2АТ7 |
 | |
| Внутренний конус пиноли по ГОСТ 25557-82 | Морзе 2АТ7 |
| Ход пиноли, мм | 20 |
| Перемещение упорки, мм - наибольшее - на один оборот лимба - на одно деление лимба | 15 1.0 0.05 |
 | Высота центров, мм | 125 |
| Техническая характеристика электрооборудования | |
| Род тока | трехфазный переменный |
| Частота, Гц | 50 |
| Напряжение, В | 380 |
| Количество электродвигателей на станке | 3 |
| Электродвигатель привода главного движения | |
| Тип | АИР71В4/2 |
| Мощность, кВт | 0.71/0.85 |
| Частота вращения, мин-1 | 1500/3000 |
| Электродвигатель вертикального перемещения шлифовальной головки | |
| Тип | АИР56В4 |
| Мощность, кВт | 0.18 |
| Частота вращения, мин-1 | 1500 |
| Электродвигатель гидропривода | |
| Тип | АИР80В6 |
| Мощность, кВт | 1.1 |
| Частота вращения, мин-1 | 1000 |
| Обозначение | Наименование | Кол. | Примечание | |||
|---|---|---|---|---|---|---|
| ВЗ-818Е.00.000 | Станок в сборе | 1 | Поставляется в двух ящиках. Размеры грузового места, см 1) LxBxH ="175х175х130 Брутто 1180 кг. Нетто 860 кг. 2) LxBxH =102х34,5х26,5 Брутто 39 кг. Нетто 30 кг. | |||
| Входят в комплект и стоимость станка | ||||||
| Отдельно расположенные агрегаты: | ||||||
| ВЗ-318ЕМ.70.000 | Гидростанция | 1 | ||||
| Сменные части | ||||||
| ВЗ-318М.92.010 | Кожух (для круга Ø100 мм) | 1 | ||||
| ВЗ-318М.92.030 | Кожух (для круга Ø150 мм) | 1 | ||||
| 3Е642Е.П4.020 | Упорка | 1 | ||||
| 3Е642Е.П4.010/19 | Упорка | 1 | ||||
| Инструмент и принадлежности: | ||||||
| ВЗ-318М.90.010 | Ключ | 1 | ||||
| ВЗ-318М.90.020 | Ключ | 2 | ||||
| ВЗ-318М.90.202 | Съемник | 1 | ||||
| ВЗ-318М.91.030 | Оправка | 1 | Ø 20 мм. | |||
| ВЗ-318М.91.010 | Оправка | 1 | Ø 32мм. | |||
| ВЗ-318М.93.000 | Пылеотвод | 1 | ||||
| Ключ Д48-80 | 1 | |||||
| ВЗ-318.П1 | Бабка универсальная | 1 | ||||
| ВЗ-318.П2 | Бабка передняя | 1 | ||||
| ВЗ-318.П3 | Бабка задняя | 1 | ||||
| 3Е642Е.П4 | Упорка универсальная | 1 | ||||
| ВЗ-318.П5 | Приспособление для линейной правки круга и установки центров | 1 | ||||
| ВЗ-318М.90.203 | Центроискатель | 1 | ||||
| ВЗ-318М.90.204 | Центр | 1 | ||||
| Болты ГОСТ 13152 7002-2502 | 5 | |||||
| Гайки ГОСТ 5927 М12-6Н.10.40Х.05 | 5 | |||||
| Шайбы ГОСТ 11371 А12.05.05 | 5 | |||||
| Документы | ||||||
| ВЗ-818Е.00.000 РЭ | Станок заточный. Руководство по эксплуатации | 1 | ||||
| ВЗ-818Е.00.000 РЭ1 | Станок заточный. Руководство по эксплуатации. Электрооборудование | 1 | ||||
| ВЗ-818Е.00.000 РЭ2 | Станок заточный. Руководство по эксплуатации. Гидрооборудование | 1 | ||||
| ВЗ-818Е.00.000 РЭ3 | Станок заточный. Руководство по эксплуатации. Сведения по запасным частям | 1 | ||||
| ВЗ-318Е.72.000 Г3 | Схема гидравлическая принципиальная | 1 | ||||
Обозначение | Наименование |
|---|---|
| ВЗ-318.П10 | Приспособление для цилиндрической заточки сверл (Ø3 - 20 мм.) |
| ВЗ-318.П11 | Тиски с конусным хвостовиком (длина губок 80 мм.) |
| ВЗ-318.П16 | Тиски трёхповоротные (длина губок 100 мм.) |
| ВЗ-318.П17 | Приспособление для наружного круглого шлифования |
| ВЗ-318.П18 | Приспособление для внутреннего шлифования |
| ВЗ-318.П26 | Приспособление для заточки инструмента по спирали (Ø до 160 мм.) |
| ВЗ-318.П28 | Приспособление для заточки по спирали по задней поверхности (Ø до 63 мм.) |
| ВЗ-318.П41-02 | Патрон цанговый (цанги Ø 3 - 20 мм.) для ВЗ-318.П1 |
| ВЗ-318.П53 | Приспособление для заточки отрезных фрез (Ø50-160 мм.) |
| ВЗ-318.П54 | Приспособление для торцовой шлифовки зубьев дисковых пил (Ø200-400 мм.) |
| ВЗ-318.П55 | Приспособление для заточки дисковых твердосплавных пилпо передней и задней поверхностям зубьев (Ø200-500 мм.) |
| ВЗ-318.П56 | Приспособление для заточки дисковых пилпо торцу зубьев (Ø200-450 мм.) |
| ВЗ-318.П84 | Патрон тpёхкулачковый (Ø100 мм.) |
| 3Е642Е.П7 | Подpучник |
| 3Е642Е.П8 | Бабка универсальная тpехповоpотная |
| 3Е642Е.П8.055 | Зажим цанговый для 3Е642Е.П8 |
| 3Е642Е.П13 | Приспособление для заточки по радиусу (радиус до 50 мм) |
| 3Е642Е.П19 | Приспособление для заточки зенкеров и ступенчатых сверл (Ø до 50 мм.) |
| 3Е642Е.П22-01 | Приспособление для заточки по копиру |
| 3Е642Е.П23 | Приспособление для заточки косозубых долбяков (Ø до160 мм.) |
| 3Е642Е.П25-01 | Приспособление универсальное для правки круга |
| 3Е642Е.П30 | Стол поворотный (400х140 мм.) |
| 3Е642Е.П31 | Бабка задняя с регулируемой высотой центров |
| 3Е642Е.П32 | Комплект подкладных плит |
| 3Е642Е.П36 | Приспособление для заточки фасонных остpозаточенных фрез (Ø50-100 мм.) |
| 3Е642Е.П37 | Тиски трехповоротные (длина губок 100 мм.) |
| 3Е642Е.П39 | Бабка универсальная с конусом 7:24 (Ø для фрез диаметром до 250 мм.) |
| 3Е642Е.П50 | Приспособление для заточки фрез по радиусу (Ø80-400 мм.) |
| 3Е642Е.П51 | Приспособление для затылования метчиков (Ø3- 36 мм.) |
| 3Е642Е.П61 | Бабка задняя с большим вылетом |
| 3Е642Е.П73 | Бабка передняя с большим вылетом |
| В19-101 | Пылесос (в комплекте с рукавом L=1,33м; D=0,075 м.) |
