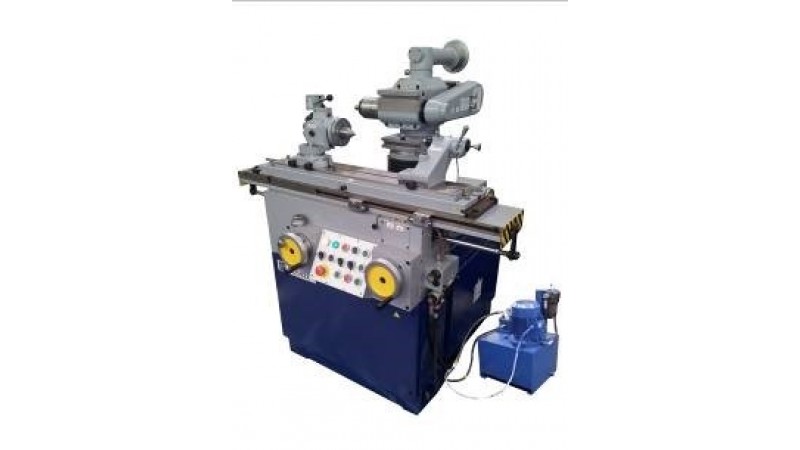

Универсально-заточной станок 3Е642Е

  • Универсально-заточной станок 3Е642Е
  • Производитель: РФ
  • Есть в наличии
  • Гарантия
  • Сервис
  • Скидки

Станок предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. На станке возможно выполнять шлифовальные работы: круглое шлифование (наружное и внутреннее) и плоское шлифование.

Конструктивные особенности станка:

  • - беззазорный привод стола от маховика;
  • - двигатель шлифовального круга развернут в сторону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
  • - малые габариты станка при больших технологических возможностях.
  • - гидрофицированный привод продольного перемещения стола.
Основные технические данные и характеристика 3Е642Е
Параметр
Значение
Показатели заготовки, обрабатываемой на станке
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм250*
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм630**
Наибольшая длина обрабатываемой поверхности, мм450
* 330 мм с использованием приспособления 3Е642Е.П32
** 1040 мм с использованием приспособлений 3Е642Е.П61 и 3Е642Е.П73
Показатели инструмента, устанавливаемого на станке
Наибольшие диаметры устанавливаемого шлифовального круга типа 1 по ИСО 525-86 (ГОСТ 2424-83), а также аналогичных по форме и размерам эльборовых и алмазных шлифовальных кругов, мм200
остальных типов, мм150
Показатели рабочих и установочных перемещений
Наибольшее продольное перемещение стола, мм450
Наибольший угол поворота стола в горизонтальной плоскости в среднем положении, град.
- по часовой стрелке
- против часовой стрелки
45
45
Наибольший угол поворота стола в горизонтальной плоскости по шкале точного поворота, град.
- по часовой стрелке
- против часовой стрелки
8
8
Наибольшее вертикальное перемещение шлифовальной головки, мм250
Наибольшее поперечное перемещение шлифовальной головки, мм230
Наибольшее смещение оси шлифовального круга в горизонтальной плоскости за счет эксцентрической плиты, мм110
Наибольший угол поворота шлифовальной головки в горизонтальной плоскости, град.360
Наибольший угол поворота шлифовальной головки в вертикальной плоскости, град.
- по часовой стрелке
- против часовой стрелки
40
20
Показатели основных и вспомогательных движений станка
Пределы частоты вращения шлифовального шпинделя, мин-12200;3200;4400;6400
Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин390
Показатели силовой характеристики станка
Мощность привода главного движения, кВт1.1/1.5
Суммарная мощность установленных на станке электродвигателей, кВт3,18
Другие параметры
Габаритные размеры станка (вместе с отдельно расположенными агрегатами и электрооборудованием), мм
- длина
- ширина
- высота (без светильника)
1830
1940
1550
Масса станка вместе с отдельно расположенными агрегатами и электрооборудованием), кг1320
Показатели шероховатости обработки (в партии) образцов-изделий
Шлифование торцом абразивного круга, мкмRa ≤ 0.63
Шлифование торцом алмазного круга, мкмRa ≤ 0.16
Класс точности станка
Класс точности станка по ГОСТ 8-82П


Показатели приспособлений

Бабка универсальная ВЗ-318.П1
Бабка универсальная ВЗ-318.П1
Наибольшая длина изделия, устанавливаемого в центрах универсальной и задней бабок, мм450
Угол поворота, град.
- в горизонтальной плоскости
- в вертикальной плоскости
360
240
Внутренний конус шпинделя по ГОСТ 25557-82Морзе 5АТ6
Число делений при работе с делительным диском3,4,6,8,12,24


Бабка передняя ВЗ-318.П2
Бабка передняя ВЗ-318.П2Внутренний конус пиноли по ГОСТ 25557-82Морзе 2АТ7


Бабка задняя ВЗ-318.П3
Бабка задняя ВЗ-318.П3
Внутренний конус пиноли по ГОСТ 25557-82Морзе 2АТ7
Ход пиноли, мм20


Упорка универсальная 3Е642Е.П4 (см. предыдущий рисунок)
Перемещение упорки, мм
- наибольшее
- на один оборот лимба
- на одно деление лимба
15
1.0
0.05


Приспособление для линейной правки круга и установки центров ВЗ-318.П5
ВЗ-318.П5Высота центров, мм125


Техническая характеристика электрооборудования
Род токатрехфазный переменный
Частота, Гц50
Напряжение, В380
Количество электродвигателей на станке2
Электродвигатель привода главного движения
ТипАИР80В4/2
Мощность, кВт1,1/1,5
Частота вращения, мин-11500/3000
Электродвигатель вертикального перемещения шлифовальной головки
ТипАИР56В4
Мощность, кВт0.18
Частота вращения, мин-11500
Электродвигатель гидропривода4АИР80А2
Мощность, кВт1,5
Частота вращения, мин-13500
Показатели системы смазки
Система смазкииндивидуальная
Комплект поставки (входят в стоимость станка)
ОбозначениеНаименованиеКол.Примечание
3Е642Е.00.000Станок в сборе1Размеры грузового места, см
1) LxBxH ="160х210х130
Брутто 1550 кг.
Нетто 1320 кг.
Входят в комплект и стоимость станка
3Е642Е.72.040Гидростанция1
Сменные части
ВЗ-318М.92.010Кожух (для круга Ø100 мм)1
ВЗ-318М.92.030Кожух (для круга Ø150 мм)1
3Е642Е.П4.020Упорка1
3Е642Е.П4.010/19Упорка1
Инструмент и принадлежности:
3Е642Е.91.015Оправка1Ø 20 мм.
3Е642Е.91.016Оправка1Ø 32мм.
ВЗ-318М.93.000Пылеотвод1
Ключ Д48-801
ВЗ-318.П1Бабка универсальная1
ВЗ-318.П2Бабка передняя1
ВЗ-318.П3Бабка задняя1
3Е642Е.П4Упорка универсальная1
ВЗ-318.П5Приспособление для линейной правки круга и установки центров1
ВЗ-318М.90.203Центроискатель1
ВЗ-318М.90.204Центр1
Болты ГОСТ 13152 7002-25025
Гайки ГОСТ 5927 М12-6Н.10.40Х.055
Шайбы ГОСТ 11371 А12.05.055
Ключ 4ВИ60-011
Документы
3Е642Е.00.000 РЭСтанок универсальный заточной. Руководство по эксплуатации1
3Е642Е.00.000 РЭ1Станок универсальный заточной. Руководство по эксплуатации. Электрооборудование1
3Е642Е.00.000 РЭ2Станок универсально-заточной. Руководство по эксплуатации. Гидрооборудование
3Е642Е.00.000 РЭ3Станок универсальный заточной. Руководство по эксплуатации. Сведения по запасным частям1
3Е642Е.71.000ГЗСхема гидравлическая принципиальная1
3Е642.80.000ЭЗСхема электрическая принципиальная1
3Е642.80.000ПЭЗПеречень элементов1


Сменные части, инструмент и принадлежности, которые могут быть поставлены за дополнительную плату
Обозначение
Наименование
ВЗ-318.П10Приспособление для цилиндрической заточки сверл (Ø3 - 20 мм.)
ВЗ-318.П11Тиски с конусным хвостовиком (длина губок 80 мм.)
ВЗ-318.П16Тиски трёхповоротные (длина губок 100 мм.)
ВЗ-318.П17Приспособление для наружного круглого шлифования
ВЗ-318.П28Приспособление для заточки по спирали по задней поверхности (Ø до 63 мм.)
ВЗ-318.П41-02Патрон цанговый (цанги Ø 3 - 20 мм.) для ВЗ-318.П1
ВЗ-318.П53Приспособление для заточки отрезных фрез (Ø50-160 мм.)
ВЗ-318.П54Приспособление для торцовой шлифовки зубьев дисковых пил (Ø200-400 мм.)
ВЗ-318.П55Приспособление для заточки дисковых твердосплавных пилпо передней и задней поверхностям зубьев (Ø200-500 мм.)
ВЗ-318.П56Приспособление для заточки дисковых пилпо торцу зубьев (Ø200-450 мм.)
ВЗ-318.П84Патрон тpёхкулачковый (Ø100 мм.)
3Е642Е.П7Подpучник
3Е642Е.П8Бабка универсальная тpехповоpотная
3Е642Е.П8.055Зажим цанговый для 3Е642Е.П8
3Е642Е.П13Приспособление для заточки по радиусу (радиус до 50 мм)
3Е642Е.П19Приспособление для заточки зенкеров и ступенчатых сверл (Ø до 50 мм.)
3Е642Е.П22Приспособление для заточки по копиру
3Е642Е.П23Приспособление для заточки косозубых долбяков (Ø до160 мм.)
3Е642Е.П25Приспособление универсальное для правки круга
3Е642Е.П28Приспособление для заточки инструмента по спирали диаметром до 160 мм.)
3Е642Е.П30Стол поворотный (400х140 мм.)
3Е642Е.П31Бабка задняя с регулируемой высотой центров
3Е642Е.П32Комплект подкладных плит
3Е642Е.П36Приспособление для заточки фасонных остpозаточенных фрез (Ø50-100 мм.)
3Е642Е.П37Тиски трехповоротные (длина губок 100 мм.)
3Е642Е.П39Бабка универсальная с конусом 7:24 (Ø для фрез диаметром до 250 мм.)
3Е642Е.П50Приспособление для заточки фрез по радиусу (Ø80-400 мм.)
3Е642Е.П51Приспособление для затылования метчиков (Ø3- 36 мм.)
3Е642Е.П61Бабка задняя с большим вылетом
3Е642Е.П73Бабка передняя с большим вылетом
В19-101Пылесос (в комплекте с рукавом L=1,33м; D=0,075 м.)
ВЗ-318Е.60.000Охлаждение
3Е642Е.93А.000Ограждение
