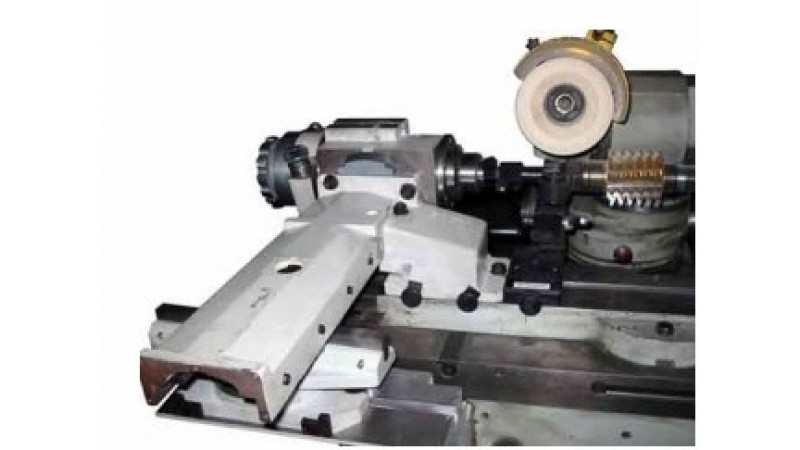

Приспособление для заточки по спирали по задней поверхности ВЗ-318.П28

  • Приспособление для заточки по спирали по задней поверхности ВЗ-318.П28
  • Производитель: РБ
  • Есть в наличии
  • Гарантия
  • Сервис
  • Скидки

Приспособление предназначено для заточки винтовых задних цилиндрических поверхностей концевого инструмента на универсально-заточных станках.

Принцип работы:

  • - затачиваемый инструмент зажимается в цанговом зажиме ВЗ-318.П41-02 (ВЗ-318.П40) или непосредственно в шпинделе;
  • - передняя поверхность зуба устанавливается в уровень оси шлифовального шпинделя. В это место устанавливается упорка, которая выставляется с учетом длины режущей части инструмента;
  • - упорка выставляется по высоте для получения необходимого заднего угла. Инструмент с приспособлением выставляется относительно шлифовального круга на величину выхода инструмента из зоны резания для деления;
  • - шлифовальный круг разворачивается вокруг вертикальной оси на угол, который соответствует углу наклона винтовой стружечной канавки;
  • - круг подводится до касания с задней поверхностью. Заточка производится осевым перемещением шпинделя с прижимом передней поверхности инструмента к упорке;
  • - деление на зуб осуществляется по упорке.

Для заточки задних поверхностей леворежущего инструмента необходима универсальная упорка 3Е642Е.П4 (для станков ВЗ-818 (Е), ВЗ-318 (Е), 3Е642 (Е)) или ВЗ-384.П4 (для станка ВЗ-384), входящие в комплект поставки универсально-заточных станков.

Технические характеристики ВЗ-318.П28
параметр
значение
Затачиваемый инструментЦилиндрические концевые фрезы со спиральными канавками
Заточная операцияЗаточка винтовой задней цилиндрической поверхности
Наибольший диаметр затачиваемого инструмента, мм.63
Ход шпинделя, мм.100
Конус шпинделяМорзе 5АТ6
Шероховатость поверхности, полученная на образце изделия, Ra< 0,63
Габаритные размеры (LxBxH), мм.495 х 300 х 236
Масса, кг.34
Применяется на станках3Е642 , 3Е642Е , ВЗ-318 , ВЗ-318Е , ВЗ-818 , ВЗ-384
Совместное использование сВЗ-318.П40, ВЗ-318.П41-02
