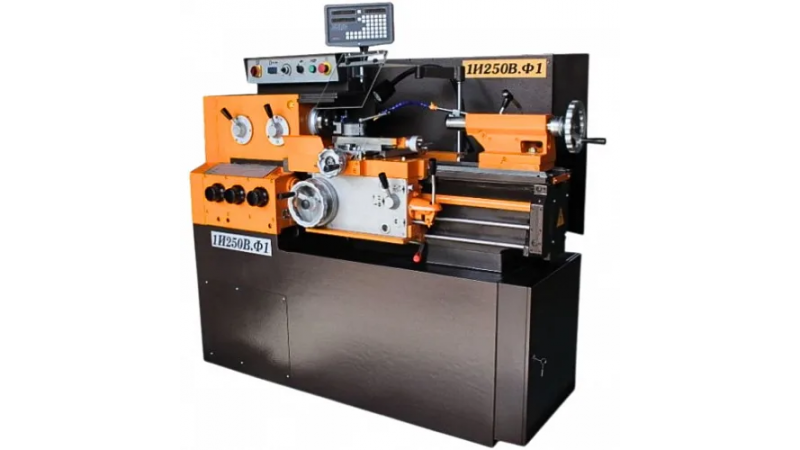

Токарно-винторезный станок 1И250ВФ1
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Токарно-винторезный станок 1И250ВФ1 с частотно-регулируемым приводом класса точности В. Предназначен для высокоточной обработки деталей небольших размеров. Оснащён УЦИ и комплектом сменных шестерён для нарезания резьб.
Токарно-винторезный станок 1И250ВФ1 с расстоянием между центрами 500 мм предназначен для выполнения полного комплекса высокоточных токарных операций и нарезания резьбы. Агрегат позволяет обрабатывать детали вращения из конструкционных и инструментальных сталей, чугуна, а также цветных сплавов. Возможно выполнение следующих технологических операций: обточка наружных и внутренних поверхностей, проточка канавок, сверление, зенкерование, растачивание, а также нарезание метрической, модульной, дюймовой и питчевой резьбы обоих направлений.
Конструктивные особенности
Станина выполнена из хромоникелевого чугуна с применением технологии литья, обеспечивающей максимальное поглощение вибраций при резании. Направляющие суппорта прошли закалку токами высокой частоты и отшлифованы, что гарантирует сохранение геометрической точности в течение всего срока эксплуатации. Шпиндельная группа собрана на прецизионных подшипниках качения; шпиндель изготовлен из легированной стали с последующей термообработкой до твёрдости 58–62 HRC единиц. Шкивная группа вынесена на левый торец корпуса передней бабки, что позволяет производить замену приводного ремня без какой-либо разборки узла.
Технические характеристики 1И250ВФ1
| Параметр | Значение | |
|---|---|---|
| Наибольший Ø обрабатываемой заготовки, мм: | над станиной | 240 |
| над суппортом | 168 | |
| Макс. длина обрабатываемой заготовки, мм | 500 | |
| Ø сквозного отверстия в шпинделе, мм | 25 | |
| Наибольшее сечение резцов, мм | 16×16 | |
| Конус шпинделя | Морзе 4 | |
| Конус пиноли задней бабки | Морзе 3 | |
| Наибольшее перемещение пиноли, мм | 85 | |
| Частота вращения шпинделя (ЧРП), об/мин | 25–2500 | |
| Пределы подач, мм/об: | продольных | 0,01–1,8 |
| поперечных | 0,005–0,9 | |
| Наибольшее поперечное перемещение суппорта, мм | 165 | |
| Наибольшее перемещение верхних салазок, мм | 120 | |
| Мощность двигателя главного движения (ЧРП), кВт | 5,5 | |
| Класс точности | В | |
Диапазон частот вращения шпинделя 25–2500 об/мин
Обеспечивает гибкость при выборе режимов резания. Нижняя граница позволяет проводить тяжёлые черновые операции на крупногабаритных заготовках, верхняя — обеспечивает качественную чистовую обработку мелких деталей при высоких скоростях резания. Привод главного движения осуществляется от электродвигателя через двенадцатискоростной редуктор, клиновые и поликлиновые ремни. Переключение частоты вращения производится преселективным устройством, позволяющим выбирать скорость во время работы станка.
Мощность привода 5,5 кВт
Является достаточной для уверенного выполнения глубоких резов на сталях средней твёрдости. При работе с закалёнными материалами рекомендуется применение твёрдосплавного инструмента с соответствующей коррекцией режимов. Допустимый крутящий момент на шпинделе составляет 1051,90 Нм.
Класс точности В по ГОСТ 8-82
Обеспечивает выполнение высокоточных чистовых и получистовых операций. Для точного отсчёта поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения с шагом 0,005 мм. Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.
Рекомендации по выбору
Станок 1И250ВФ1 рекомендуется к применению в следующих условиях:
- Механические цеха с мелкосерийным и серийным производством высокоточных деталей машиностроительного профиля;
- Ремонтные производства, где требуется восстановление геометрии изношенных валов и осей;
- Учебные мастерские технических вузов и колледжей — благодаря наглядности кинематической схемы и доступности наладки;
- Индивидуальные производства и малые предприятия, где критично соотношение «универсальность / стоимость».
Заключение
Модель 1И250ВФ1 зарекомендовала себя как надёжный и неприхотливый в обслуживании агрегат. Наличие УЦИ, частотно-регулируемого привода и полного комплекта сменных шестерён в базовой комплектации существенно повышает производительность труда оператора и снижает требования к его квалификации. При соблюдении регламентов технического обслуживания ресурс станка исчисляется десятилетиями. Габаритные размеры станка составляют 1790×810×1400 мм, масса — 1190 кг.
