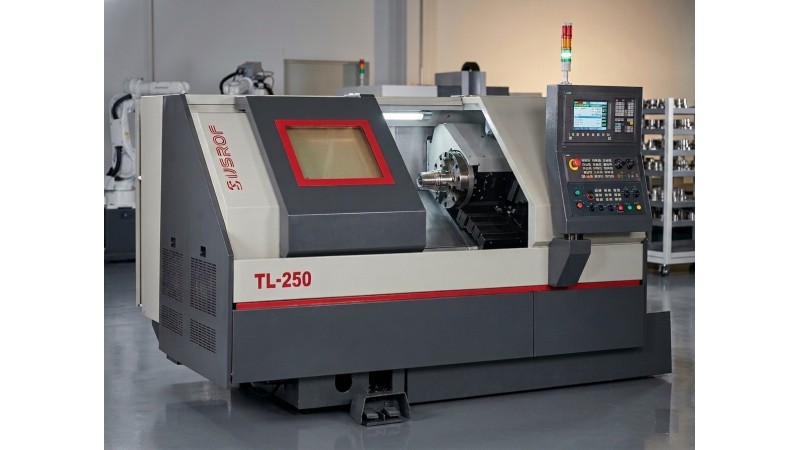

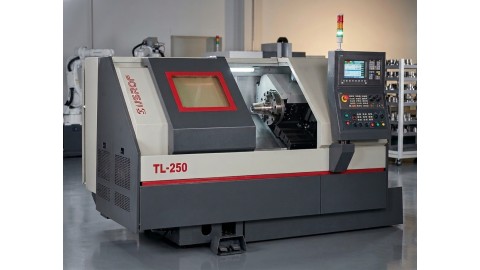

Токарный станок с ЧПУ TL-250

Токарно-винторезный станок с числовым программным управлением TL 250 выполнен по схеме с наклонной станиной и оснащён 12-позиционной револьверной головкой и гидравлическим трёхкулачковым патроном. Интегрированная система ЧПУ Siemens 828D обеспечивает высокую точность позиционирования и удобство программирования обработки деталей типа «вал» и «фланец».

Станок предназначен для обработки деталей из углеродистых и легированных сталей, чугуна, цветных сплавов и полимерных композитов. Технологический репертуар включает наружное и внутреннее точение цилиндрических, конических и фасонных поверхностей, обточку и проточку торцов, сверление и растачивание центральных отверстий, зенкерование, а также нарезание метрической, дюймовой, модульной и питчевой резьбы. Револьверная головка на 12 позиций позволяет разместить наружные и внутренние резцы, свёрла и резьбонарезной инструмент, сокращая время на смену оснастки.

Конструктивные особенности

Станина станка отлита из высокопрочного чугуна с наклоном рабочей поверхности, что способствует свободному сходу стружки и снижению тепловых деформаций. Направляющие осей X и Z выполнены в виде линейных роликовых кареток (LM-направляющие), обеспечивающих высокую скорость ускоренных перемещений до 24 м/мин при сохранении точности позиционирования. Шпиндельная бабка смонтирована на импортных прецизионных подшипниках; фланец шпинделя типа A2-6 рассчитан на установку гидравлического трёхкулачкового патрона диаметром 210 мм. Ведущий вал имеет конусное отверстие с диаметром проходного отверстия 68 мм, допускающим обработку прутка диаметром до 50 мм. Главный привод построен на базе электродвигателя мощностью 12 кВт с бесступенчатым регулированием частоты вращения в диапазоне до 3500 об/мин. Задняя бабка с пинолем диаметром 70 мм, конусом Морзе 4 и ходом пиноля 100 мм обеспечивает надёжную центровку длинномерных заготовок.

Технические характеристики TL 250

Шпиндельная группа и привод главного движения

Шпиндельный узел с фланцем A2-6 и проходным отверстием 68 мм оптимизирован для работы с заготовками диаметром до 50 мм. Прецизионные подшипники обеспечивают устойчивую работу на скоростях до 3500 об/мин. Бесступенчатый привод с мощностью 12 кВт позволяет реализовать высокие параметры резания при черновом точении и сохранить стабильность скоростного режима при чистовых проходах. Конус шпинделя A2-6 обеспечивает совместимость со стандартными патронами и планшайбами.

Система перемещений и направляющие

Линейные роликовые направляющие по осям X и Z обеспечивают быстрые перемещения суппорта до 24 м/мин при дискретности задания перемещения 0,001 мм. Максимальный ход по оси X составляет 230 мм, по оси Z — 575 мм, что полностью соответствует расстоянию между центрами и позволяет обрабатывать валы длиной до 540 мм без потери жёсткости системы СПИД. Точность позиционирования по осям станка составляет 0,01 мм, повторяемость — ±0,005 мм.

Система ЧПУ и программирование обработки

Система числового программного управления Siemens 828D построена на базе встроенной архитектуры Sinamics S120 и поддерживает до 4 осей с интерполяцией. Панель оператора оснащена цветным TFT-дисплеем с разрешением 800×600 пикселей и полноценной клавиатурой. Встроенное ПО включает циклы токарной обработки, графический симулятор траектории движения инструмента и интерфейс ShopTurn для графического цехового программирования. Система поддерживает создание управляющих программ в ISO-диалекте и обеспечивает удобную диагностику состояния приводов и механизмов станка.

Рекомендации по выбору

Станок TL 250 рекомендуется к применению в следующих условиях:

• Механические цеха с мелкосерийным и среднесерийным производством деталей машиностроения, где требуется сочетание высокой точности и производительности при обработке деталей типа «вал» и «фланец».
• Ремонтные производства, где необходимо восстановление посадочных поверхностей валов, нарезание резьбы на ремонтных втулках и изготовление замещающих деталей.
• Учебные мастерские технических вузов и колледжей для подготовки специалистов по ЧПУ благодаря интуитивно понятному интерфейсу Siemens 828D, графическому симулятору и поддержке цехового программирования ShopTurn.
• Индивидуальные производства и малые предприятия, ориентированные на изготовление сложных валов, фланцев и втулок с высокими требованиями к точности размеров и качеству поверхности.

Заключение

Токарный станок с ЧПУ TL 250 сочетает жёсткость наклонной станины, высокую производительность линейных направляющих и функциональность 12-позиционной револьверной головки. Надёжная шпиндельная группа с мощностью 12 кВт и частотой вращения до 3500 об/мин обеспечивает устойчивую работу в широком диапазоне режимов резания. Станок комплектуется системой ЧПУ Siemens 828D, гидравлическим патроном 210 мм, задней бабкой с пинолем Морзе 4 и лотком для сбора стружки. Габаритные размеры: 2800×1880×1900 мм. Масса станка: 4000 кг.
