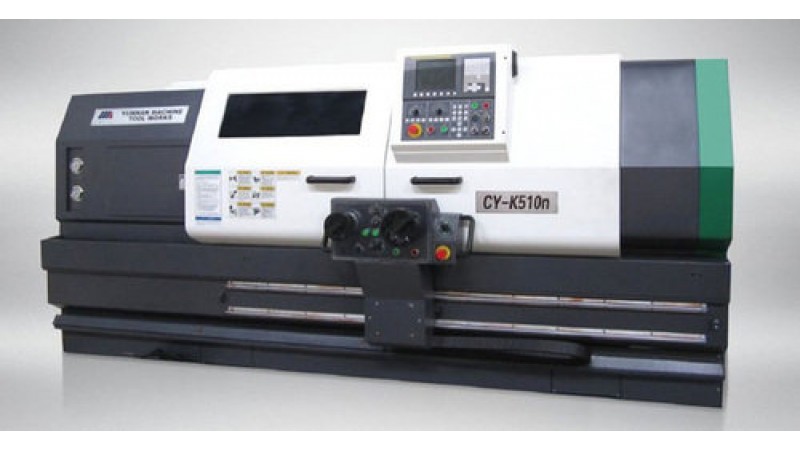

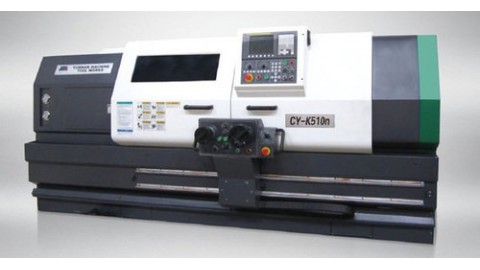

Токарный станок с ЧПУ CY-K510n/1500

Токарно-винторезный станок с числовым программным управлением CY-K55/1050 выполнен по схеме с наклонной станиной углом 45° и оснащён 12-позиционной револьверной головкой с приводным инструментом. Интегрированная система ЧПУ FANUC 0i TF обеспечивает полный цикл токарной и фрезерно-сверлильной обработки без переустановки заготовки.

Станок предназначен для обработки деталей типа «вал» и «диск» из углеродистых и легированных сталей, чугуна, цветных сплавов и полимерных композитов. Технологический репертуар включает наружное и внутреннее точение цилиндрических, конических и фасонных поверхностей, обточку и проточку торцов, сверление и растачивание центральных отверстий, зенкерование, а также нарезание метрической, дюймовой, модульной и питчевой резьбы. Приводной инструмент револьверной головки расширяет возможности станка фрезерными и сверлильными операциями, выполняемыми в координатах C и Y.

Конструктивные особенности

Станина станка отлита из высокопрочного чугуна с наклоном рабочей поверхности 45°, что способствует свободному сходу стружки и снижению тепловых деформаций. Направляющие осей X и Z выполнены в виде линейных роликовых кареток, обеспечивающих высокую скорость ускоренных перемещений до 24 м/мин при сохранении точности позиционирования. Шпиндельная бабка смонтирована на импортных прецизионных радиально-упорных подшипниках; фланец шпинделя типа A2-6 рассчитан на установку гидравлического трёхкулачкового патрона диаметром 250 мм (8″). Ведущий вал имеет конусное отверстие 1:20 с диаметром проходного отверстия 70 мм, допускающим обработку прутка диаметром до 50 мм. Главный привод построен на базе сервомотора мощностью 11 кВт (номинал) / 15 кВт (30-минутный режим) с бесступенчатым регулированием частоты вращения в диапазоне 50–3500 об/мин; максимальный крутящий момент на шпинделе достигает 190 Н·м. Задняя бабка с гидравлическим прижимом оснащена вращающимся центром втулкой диаметром 75 мм (опция 110 мм), ход втулки 100 мм, конус Морзе 5.

Технические характеристики CY-K55/1050

Шпиндельная группа и привод главного движения

Шпиндельный узел с фланцем A2-6 и конусным отверстием 1:20 оптимизирован для работы с тяжёлыми заготовками. Импортные радиально-упорные подшипники обеспечивают устойчивую работу на скоростях до 3500 об/мин при моменте 190 Н·м. Бесступенчатый сервопривод с номинальной мощностью 11 кВт (пиковая 15 кВт) позволяет реализовать высокие параметры резания при черновом точении и сохранить стабильность скоростного режима при чистовых проходах.

Система перемещений и направляющие

Линейные роликовые направляющие по осям X и Z обеспечивают быстрые перемещения суппорта до 24 м/мин при дискретности задания перемещения 0,001 мм. Максимальный ход по оси X составляет 250 мм, по оси Z — 1050 мм, что полностью соответствует расстоянию между центрами и позволяет обрабатывать валы длиной до 1000 мм без потери жёсткости системы СПИД.

Револьверная головка и приводной инструмент

12-позиционная револьверная головка горизонтального типа снабжена приводным инструментом, расширяющим технологические возможности станка за счёт фрезерных и сверлильных операций в поперечной плоскости. Время индексации головки минимально; точность позиционирования инструмента гарантирует сохранение размерной цепи при многооперационной обработке. Гнёзда револьверной головки рассчитаны на наружные резцы размером 25×25 мм и расточные оправки диаметром до 40 мм.

Рекомендации по выбору

Станок CY-K55/1050 рекомендуется к применению в следующих условиях:

• Механические цеха с мелкосерийным и среднесерийным производством деталей машиностроения, где требуется сокращение вспомогательного времени за счёт многооперационной обработки в одной установке.
• Ремонтные производства, где необходимо восстановление посадочных поверхностей валов, нарезание резьбы на ремонтных втулках и изготовление замещающих деталей.
• Учебные мастерские технических вузов и колледжей для подготовки специалистов по ЧПУ благодаря интуитивно понятной системе FANUC и безопасной наклонной компоновке.
• Индивидуальные производства и малые предприятия, ориентированные на изготовление сложных валов, фланцев и муфт с фрезерными элементами без приобретения отдельного обрабатывающего центра.

Заключение

Токарный станок с ЧПУ CY-K55/1050 сочетает жёсткость наклонной станины, высокую производительность линейных направляющих и многофункциональность 12-позиционной револьверной головки с приводным инструментом. Надёжная шпиндельная группа с моментом 190 Н·м и мощностью 11 кВт обеспечивает устойчивую работу в широком диапазоне режимов резания. Станок комплектуется системой ЧПУ FANUC 0i TF, гидравлическим патроном 250 мм, задней бабкой с вращающимся центром и лотком для сбора стружки. Габаритные размеры: 3250×1800×1850 мм (для РМЦ 1050 мм). Масса станка: 3700 кг.
