Вертикальный сверлильно-фрезерно-расточный станок S450

Станок фрезерно-расточный с числовым программным управлением (ЧПУ) и автоматической сменой инструмента (АСИ) класса точности П по ГОСТ 8-82 модели S450 предназначен для комплексной обработки деталей сложной формы.

На станке может производиться сверление, зенкерование, развертывание отверстий, нарезание резьбы метчиками и фрезами, а также получистовое и чистовое прямолинейное и контурное фрезерование деталей, чистовое растачивание отверстий. Станок может быть применен в области производства пресс-форм и штампов, изготовления моделей и для решения других универсальных задач. Фрезерование по литейной корке не допускается.

Станок имеет широкие диапазоны величин подач и частот вращения шпинделя, которые полностью обеспечивают выбор нормативных режимов резания для обработки заготовок из различных конструкционных материалов. На станке программируются координатные перемещения сверлильной головки (ось Z), стола (ось Х), колонны (ось Y), скорость их перемещений, частота вращения шпинделя и работа устройства АСИ.

Станок может быть использован в мелкосерийном и серийном производствах различных отраслей промышленности.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Станок модели S450 представляет собой конструкцию, собранную из литых деталей и обладает достаточной жесткостью и термостабильностью. Благодаря использованию скоростных высокоточных шариковых винтовых пар и направляющих качения фирмы «Rexroth» (Германия) достигаются высокие скорости перемещения подвижных органов станка. Применяемые на станке электроприводы обеспечивают бесступенчатое регулирование величин рабочих подач и частот вращения шпинделя в широком диапазоне, что дает возможность обработки деталей высокопроизводительным режущим инструментом.

В станке S450 объединены уникальные конструктивные особенности колонковой системы перемещения (механические части приводов линейных осей вынесены за пределы зоны резания), которая прекрасно подходит для 3-координатной и 3-осевой обработки, а в сочетании с опционными поворотными столами с горизонтальной осью вращения (ось А) — для 4-координатной и 4-осевой обработки, обеспечивая при этом высокую точность и универсальность.

Инструментальный магазин на 24 инструмента встроен в колонну станка и защищен от попадания стружки, грязи, СОЖ и т.д.

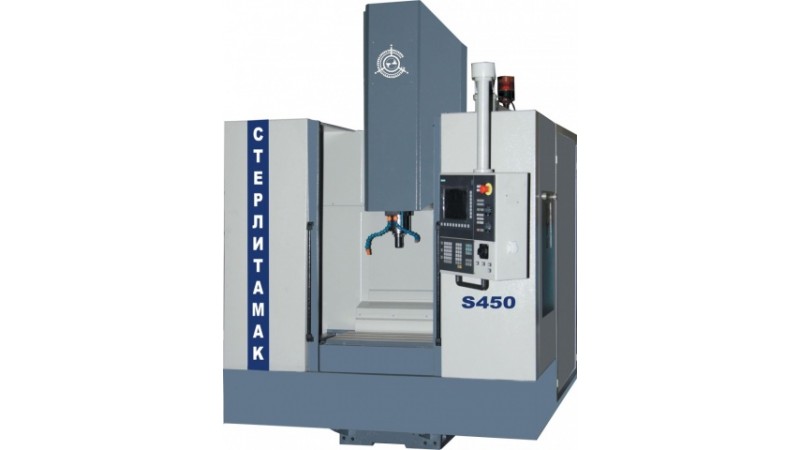

Общий вид станка

Система смазки станка — комбинированная:

• Оси X и Y — централизованная от станции импульсной смазки.
• Ось Z — консистентная, прокачкой через пресс-масленки.

Станок в базовом варианте имеет следующие управляемые оси:

• Ось X — продольное перемещение салазок.
• Ось Y — поперечное перемещение колонны.
• Ось Z — вертикальное перемещение шпиндельной бабки.

Инструментальный магазин

Магазин базируется в колонне станка, занимает минимальное пространство, вынесен из зоны резания:

• Количество - 24 шт.
• Время смены инструмента - 10 сек.
• Максимальный диаметр устанавливаемого инструмента - 100 мм
• Максимальная длинна нструмента - 50 мм
• Максимальная масса устанавливаемого инструмента - 8 кг

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
