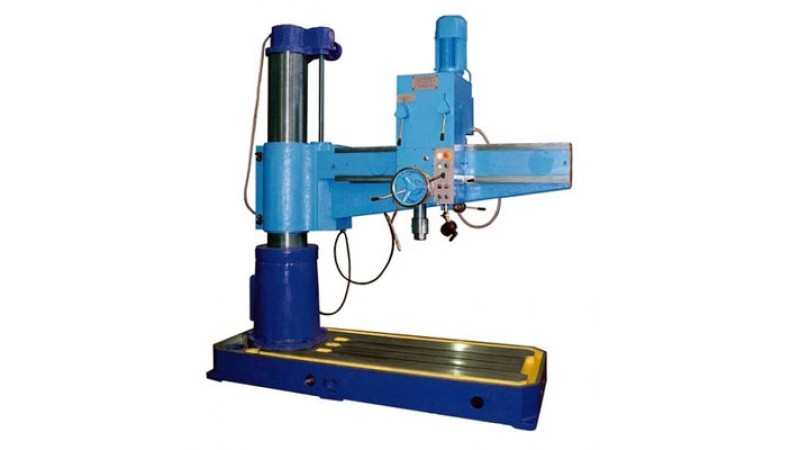

Радиально-сверлильный станок 2К550В
- Производитель: РФ
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Предназначен для применения в промышленности.
Станок 2К550В выполняет сверление в сплошном материале, рассверливание, зенкерование, развертывание, нарезание резьбы.
При использовании приспособлений и инструментов повышается производительность станка и расширяет возможность операций.
2К550В достаточно элементарен в управлении, снабжён полуавтоматическими механизмами.
Особенностями конструкции:
- наличие механического удаления инструмента из шпинделя;
- направляющие рукава и колоны термообработаны;
- зажим рукава на колонне и зажим в цоколе производится автоматически.
параметр | Значение |
|---|---|
| Наибольший условный диаметр сверления, мм в стали 45 ГОСТ 1050-88, НВ 207..229/ в чугуне СЧ20 ГОСТ 1412-85 | 55/60 |
| Наибольший диаметр нарезаемой резьбы в стали 45 ГОСТ 1050-88 | М42 |
| Вылет шпинделя (max/min), мм | 1600/370 |
| Обозначение конца шпинделя по ГОСТ 24644 | Морзе 5 АТ6 |
| Расстояние от нижнего торца шпинделя до рабочей поверхности плиты (max/min), мм | 1600/580 |
| Наибольшее вертикальное перемещение рукава по колонне, мм, не менее | 720 |
| Наибольшее перемещение сверлильной головки по рукаву, мм | 1280 |
| Ход шпинделя, мм, наибольший на оборот штурвала | 300 |
| Число ступеней частот вращения шпинделя | 12 |
| Пределы оборотов шпинделя, об/мин | 40…1730 |
| Число ступеней рабочих подач | 9 |
| Пределы подач шпинделя, мм/об | 0,06…1,5 |
| Наибольший крутящий момент на шпинделе, Нм | 600 |
| Наибольшее усилие подачи, Н | 20000 |
| Размеры рабочей поверхности плиты, мм: длина (до фланца колонны)/ ширина | 1670/900 |
| Отключение подачи при достижении заданной глубины сверления | ручное, автоматическое |
| Включение реверса шпинделя при достижении заданной глубины резьбы | ручное, автоматическое |
| Зажим рукава на колонне | автоматический |
| Зажим колонны в цоколе | автоматический |
| Удаление инструмента из шпинделя | механизированное |
| Номинальная мощность электродвигателя привода главного движения, кВт | 4 |
| Класс точности станка ГОСТ 8-82 | Н |
| Габаритные размеры станка, мм | 2500/900/2700 |
| Габаритные размеры упаковки, мм | 2840/1240/3000 |
