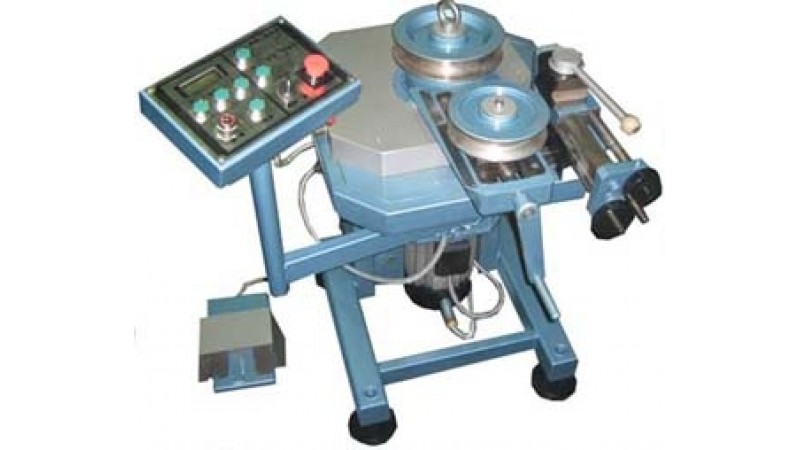

Трубогибочный станок УГС-6/1
- Производитель: РФ
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Трубогибочный станок УГС-6/1 предназначен для гибки труб из черных, цветных, нержавеющих металлов, оцинкованных и без покрытия, а также для гибки профильных труб и сортового проката методом обкатки в холодном состоянии.
| № | Наименование | Параметры |
|---|---|---|
| 1 | Диаметр изгибаемых труб, дюймы (мм): | 3/8″ до 2″ (17-60) |
| 2 | Двигатель, В/Гц/Вт, | 380/50/3000 |
| 3 | Частота вращения гибочного инструмента, об/мин. | 3,2 |
| 4 | Время цикла при гибки на 180° в полуавтоматическом режиме, сек. | 20 |
| 5 | Максимальный угол гиба, град. | 180° |
| 6 | Габаритные размеры ДхШхВ, (мм):
|
|
| 7 | Масса механизма, (кг) | 330 |
Стандартная комплектация из шести сменных колодок предназначена для гибки водо-газопроводных труб по ГОСТ
Дополнительно изготавливается оснастка под все типоразмеры труб диаметром от 17 до 60 мм с толщиной стенки от 2 до 5 мм. По специальному заказу станок комплектуется оснасткой для гибки сортового проката (см. таблицу 2):
- круглого проката ГОСТ
1414-75, (d от 16 до 50 мм, марка стали любая от СТ-3 до СТ-45); - квадратного проката ГОСТ
1133-71, (размер от 16 до 40 мм, марка стали любая от СТ-3 до СТ-45); - прямоугольного проката и полосы ГОСТ
4405-75, (размер от 10 до 40 мм, марка стали любая от СТ-3 до СТ-45).
| Профили | Трубы | Сортовой прокат | Профильные трубы | ||||
|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  | |
| Макс. размеры заготовок, мм. | Д нар. 60 | Д нар. 50 | Рассчитывается индивидуально под конкретный заказ оснастки | ||||
Станок обеспечивает качественный изгиб заготовок на заданный угол до 180º с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации плоскостей гиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий).
Дополнительно поставляются:
- комплекты сменных колодок;
- комплект запасных частей к механизму;
Основные преимущества трубогибочного станка:
- возможность управления станком в ручном и автоматическом режимах, причем в автоматическом режиме процесс гибки осуществляется системой электронного управления, по заданной программе;
- станок оснащен системой динамического торможения главного привода;
- возможность использования станка при выполнении различных гибочных операций, за счет сменной технологической оснастки;
- возможность управления станком с пульта и электропедали;
- станок не требует специальной подготовки фундамента, он устанавливается на любое твердое покрытие.
