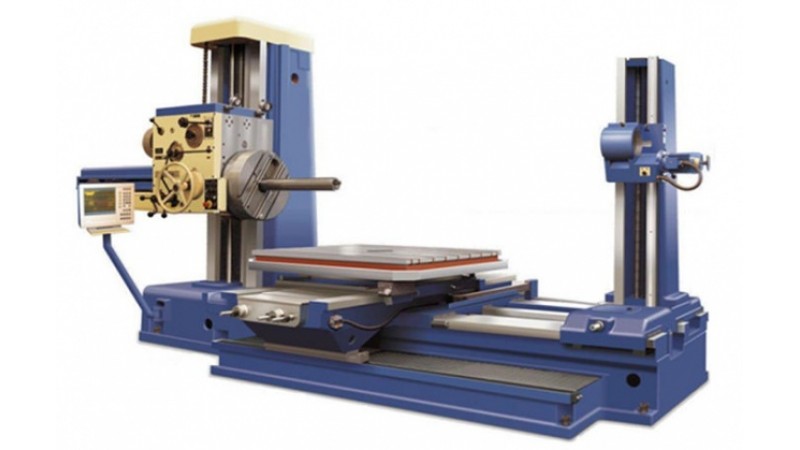

Универсальный горизонтально-расточной станок ГРС100
- Производитель: РФ
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Универсальный горизонтально-расточной станок с поворотным столом ГРС100 представляет собой одну из старейших технологий и концепций универсальных горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке.
Благодаря современному дизайну, ГРС100 является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. ГРС100 осуществляет перемещение по 5 осям (X, Y, Z, W и B).
Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на универсальном горизонтально-расточном станке ГРС100, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.
Основные характеристики
- универсальный ручной горизонтально-расточный станок
- жесткая стойка, крестообразный подвижной стол
- линейных оси + поворотный стол
- выдвижной рабочий шпиндель
- планшайба
- станок предназначен для штучного и мелкосерийного производства
- подходит как для черновой, так и для чистовой обработки
- цифровое измерение линейных осей и поворота стола с индикацией позиции
- по заказу возможно станок оснастить охлаждением инструмента (CHZ), люнетом, направляющим или зажимным фланцем, фрезерным прибором и т д.
Технические характеристики
| Параметры станка | ||
|---|---|---|
| Диаметр рабочего шпинделя | 100 | мм |
| Диаметр рабочего шпинделя | 50 | ISO |
| Обороты шпинделя - 23 ступеней | 7,1 - 1120 | об / мин |
| Мощность основного двигателя | 11 | кВт |
| Обороты основного двигателя | 1460 | об / мин |
| Максимальный крутящий момент на шпинделе – Nmax | 3350 | Нм |
| Минимальный крутящий момент на шпинделе - Nmin | 78,5 | Нм |
| X… Поперечная перестановка стола | 1600 | мм |
| Z… продольная перест. стола - короткая станина (без опоры борштанг) | 810 | мм |
| Z… продольная перест. стола - длинная станина (с/без опоры борштанг) | 1250 | мм |
| Z… продольная перест. стола - длинная станина (без опоры борштанг) | 1750 | мм |
| Y… вертикальная перестановка шпиндельной головки | 1120 | мм |
| W…выдвижение рабочего шпинделя | 900 | мм |
| Размеры зажимной поверхности рабочего стола | 1250 x 1250 | мм x мм |
| 1500 x 1500 | мм x мм | |
| Размер зажимных "T" пазов стола | 22 H8 | мм |
| Грузоподъёмность стола - 1250 x 1250 | 3000 | кг |
| Грузоподъёмность стола - 1500 x 1500 | 2500 | кг |
| Диаметр/глубина центрового отверстия крепеж. поверхности стола | 180H6 / 10 | мм |
| Рабочая подача...X, Y, Z, W, U - 18 ступеней | 18 - 900 | мм / мин |
| Рабочая подача...X, Y, Z, W, U - 32 ступеней | 0,02 - 12 | мм / об |
| Резьбонарезные подачи...X, Y, Z, W, U - метрические - 18 ступеней | 0,25 - 12 | мм / об |
| Резьбонарезные подачи...X, Y, Z, W, U - дюймовые - 18 ступеней | 120 - 2,5 | ход / 1" |
| Ускоренная подача...X, Y, Z, W, U | 2800 | мм / мин |
| Ускоренная подача вращения стола...B | 1 | об / мин |
| Общая установленная потребляемая мощность | 15 | кВА |
| Общая масса станка | 14000 | кг |
| Площадь станка в плане вклучая CE элементы | 5000 x 7500 | мм x мм |
| Параметры планшайбы | ||
| Диаметр планшайбы | 600 | мм |
| Диаметр/глубина центрального отверстия планшайбы | 280H6 / 8 | мм |
| U... выдвижение резцовой каретки планшайбы | 210 | мм |
| Максимальный диаметр торцовой обработки | 900 | мм |
| Диапазон оборотов планшайбы – 16 ступеней | 7,1–224 | об / мин |
| Перечень поддерживаемых стандартов крепежного хвостовика / наконечника | ||
| Хвостовик | Стандарт | Наконечник |
| Длинный конус – метрический | ČSN 220432 | 4100597 |
| Длинный конус – метрический | DIN 2080 | 4100597 |
| Длинный конус – дюймовый | DIN 2080 | 4100892 |
| Короткий конус – метрический | ČSN 220434 | 4100809 |
| Короткий конус – метрический | DIN 69871 | 4100809 |
| Короткий конус – метрический | MAS BT 403-1982 | 4100809 |
| Короткий конус – дюймовый | CAT ANSI / ASME B5.50-1985 | 4100913 |
| Параметры опоры борштанг | ||
| Расстояние между торцом шпинделя и подшипником опоры | ||
| 2800 | мм | |
| Ось подшипника опоры над столом | 0–1120 | мм |
| Ускоренная подача подшипника | 696 | мм / мин |
| Внутренний диаметр подшипника | 150 H7 | мм |
| Мощность двигателя опоры | 0,55 | кВт |
| Обороты двигателя опоры | 2780 | об / мин |
Исполнения и принадлежности

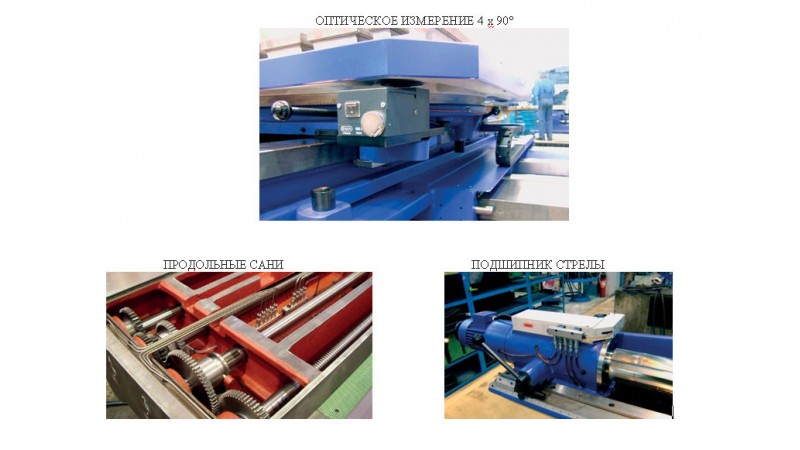

Измерение положения
- цифровое оптическое измерение и индикаторное устройство HEIDENHAIN
- индикация PT 880 для измерения осей X, Y, Z, W, B
- индикация ND 780 для измерения осей X, Y, Z
- оси X, Y, Z, W – инкрементальные датчики линейных перемещений
- ось B – инкрементальный датчик вращения
Список основных (стандартно поставляемых) принадлежностей станка
- крепежный фланец
- шомпол конусной полости шпинделя VK-ISO50
- наконечник для крепления инструмента – 15 штук
- анкерный материал KM100
- набор инструментов для обслуживания и ухода
- базовый комплект запчастей
- сопроводительная техническая документация

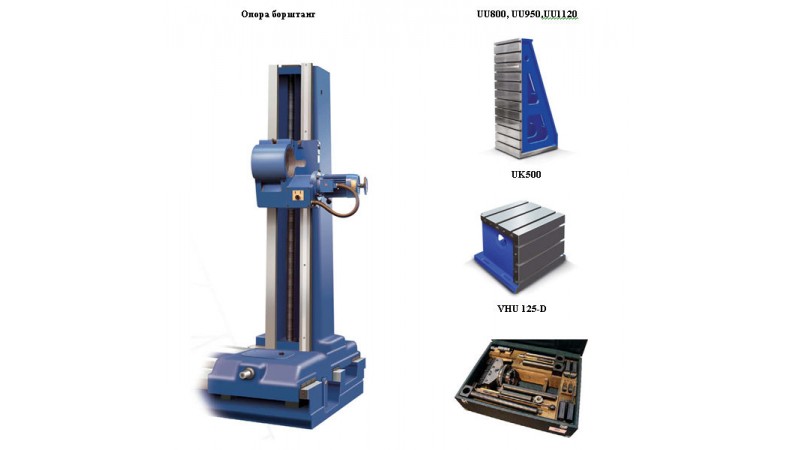

Список специальных принадлежностей станка
- переносной пульт управления PP 100 (необходимо заказать одновременно со станком)
- опора борштанг
- устройство для охлаждения инструментов CHZ100
- направляющая опора шпинделя длинная PVD100-550
- зажимная опора шпинделя SP100
- зажимной фланец до 800 об/мин
- фрезерная головка (перпендикулярный) FP40-100
- универсальная фрезерная головка UFP40-100
- набор сменных колес для нарезки резьбы
- телескопический держатель TD50
- борштанга длинная гладкая VT80-2500-ISO50
- борштанга длинная гладкая VT80-3150-ISO50
- борштанга длинная гладкая VT100-2500-ISO50
- борштанга длинная гладкая VT100-3150-ISO50
- втулка скольжения для подшипника опоры (люнета) борштанги LLK-150/80
- втулка скольжения для подшипника опоры (люнета) борштанги LLK-150/100
- расточная головка с тремя резцами VH80
- расточные головки с тремя резцами VH80-100
- расточная головка универсальная VHU-ISO50
- крепежный кубик UK500
- крепежные угольники UU800, UU950, UU1120
- набор запасных частей для трехлетней эксплуатации
- 3D измерительный контактный зонд KT 130 HEIDENHAIN
- транспортные штанги (в контейнер необходимые)
