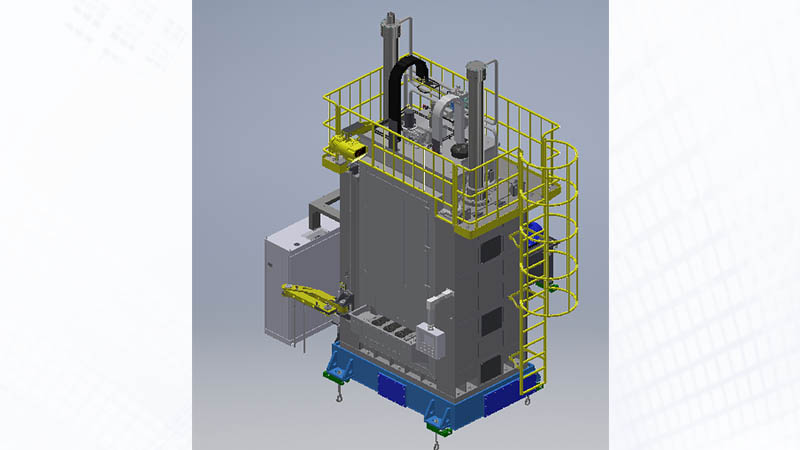

Вертикально-протяжной станок LG55760

LG55760 вертикально-протяжной станок для внутренней протяжки с двумя цилиндрами и двумя  направляющими колоннами

Станок представляет собой вертикальную протяжную машину. В процессе протяжки протяжной инструмент неподвижен, а заготовка закреплена на подвижной плите. В конструкции станка используется цилиндрическая пара направляющих и двойные масляные цилиндры, а центры направляющей, масляного цилиндра и центра протяжки компланарны. Основное движение станка связано с управлением с обратной связью, положение перемещения инструмента, скорость протягивания и скорость возврата могут отображаться на панели HMI, а ход протяжки может быть установлен произвольно. При неисправностях машины он может автоматически отображать местоположение неисправности и подавать сигнал тревоги. Усилие протяжки и скорость протяжки можно произвольно установить с помощью сенсорных кнопок на рабочем экране.

Станок используется для протяжки сквозных отверстий различной геометрической формы с высокой эффективностью производства и подходит для массового производства.

Станок оснащен гидравлической трансмиссией, которая стабильна в работе и способна бесступенчато регулировать скорость. Рабочий стол и основная скользящая пластина станка имеют интегральный тип, главный масляный цилиндр приводит рабочий стол в движение вверх и вниз для осуществления протягивания, а станок снабжен устройством сопровождения инструмента по всему ходу. Существует три режима работы: автоматический цикл, полуавтоматический цикл и регулировка, которые могут удовлетворить потребности различных форм протяжки. Процесс выглядит следующим образом: поместите заготовку на прижимную пластину для материала, → прижимная пластина вернется в положение обработки → подача инструмента верхним патроном → инструмент, зажатый нижним патроном, и верхний патрон отпускает инструмент, → основная скользящая пластина перемещается вверх и входит в протяжку, → верхний патрон перемещается вверх относительно основной скользящей пластины после того, как протягивание завершено →Выталкивание материала (освобождение инструмента) → основная скользящая пластина возвращается вниз → верхней Патрон принимает и зажимает инструмент вниз (→выталкивающая пластина материала снова выдвигается) → нижний патрон освобождает инструмент →верхний Патрон поднимает инструмент → вынимаемую заготовку →один цикл завершен.

Технические характеристики
