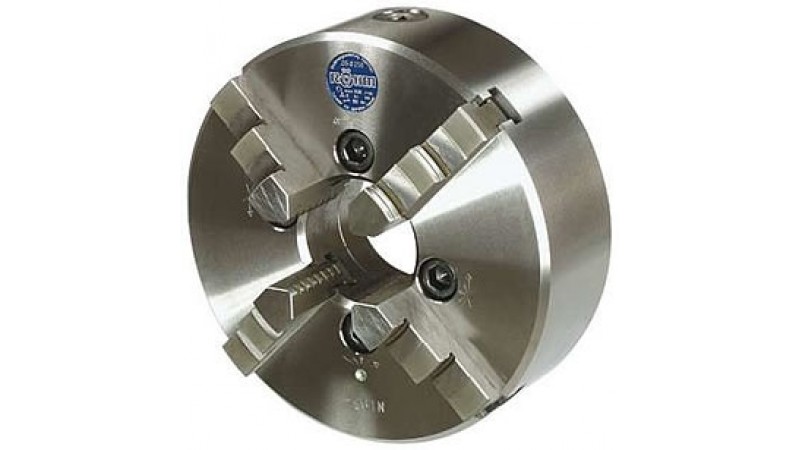

Патроны 4-х кулачковые
- Производитель: РБ
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Патроны 4-х кул. специализированы для установки на универсальные токарные, револьверные, внутришлифовальные станки, делительные головки и различные приспособления.
Изготавливается с цилиндрическим центрирующим поясом и креплением через промежуточный фланец по ГОСТ 3889-80, и с креплением непосредственно на фланцевые концы шпинделя под поворотную шайбу по ГОСТ 12593-70.
Патроны четырехкулачковые применяется для высокой точности, при обработке закаленных сталей и твердых сплавов.
Работают от механического привода, устанавливаемого на заднем конце шпинделя станка.
| Технические характеристики | 7103-0045 | 7103-0047 |
|---|---|---|
| Диаметр наружный, мм | 250 | 315 |
| Диаметр присоединительного пояска, мм (условный размер конуса шпинделя) | 235 | 300 |
| Диаметр отверстия в корпусе, мм | 65 | 85 |
| Наружный наибольший диаметр изделия зажимаемого в прямых кулачках, мм | 110 | 142 |
| Наружный наибольший диаметр изделия зажимаемого в обратных кулачках, мм | 253 | 325 |
| Максимально допустимая частота вращения, об/мин | 3200 | 2300 |
| Масса патрона, кг | 30,0 | 55,0 |
Самоцентрирующиеся четырехкулачковые токарные патроны
| Наружный диаметр D, мм | Ø200 | Ø250 | Ø315 | Ø400 | ||||
|---|---|---|---|---|---|---|---|---|
| I.С цилиндрическим центрирующим пояском и с креплением через промежуточный фланец | C4-7100-0007 C4-7100-0008 | C4-7100-0009 C4-7100-0010 | C4-7100-0011 C4-7100-0012 | C4-7100-0015 C4-7100-0016 | ||||
| II.С креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593 | C4-7100-0031 C4-7100-0032 | C4-7100-0033 C4-7100-0034 | C4-7100-0035 C4-7100-0036 | C4-7100-0037 C4-7100-0038 | C4-7100-0039 C4-7100-0040 | C4-7100-0041 C4-7100-0042 | C4-7100-0043 C4-7100-0044 | C4-7100-0045 C4-7100-0046 |
| Диаметр присоединительного пояска, D2, мм | 165Н7 | 210Н7 | 270Н7 | 340Н7 | ||||
| Условный размер конуса шпинделя | 5 | 6 | 6 | 8 | 6 | 8 | 8 | 11 |
| Диаметр конуса, D2, мм | 82,563 | 106,38 | 106,38 | 139,72 | 106,38 | 139,72 | 139,72 | 196,87 |
| Диаметр расположения крепежных отверстий, D3,мм | 180 | 226 | 290 | 368 | ||||
| 104,8 | 133,4 | 133,4 | 171,4 | 133,4 | 171,4 | 171,4 | 235 | |
| Количество (n) и размер (d) крепежных отверстий | 6×М10 | 6×М12 | 6×М12 | 6×М16 | ||||
| 4×М10 | 4×М12 | 4×М12 | 4×М16 | 4×М12 | 4×М16 | 4×М16 | 6×М20 | |
| Диаметр отверстия в корпусе, D1, мм | 60 | 60 | 80 | 80 | 100 | 100 | 136 | 136 |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках, мм | ||||||||
| 95 | 95 | 120 | 120 | 140 | 140 | 200 | 200 | |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках, мм | ||||||||
| 210 | 210 | 250 | 250 | 290 | 290 | 380 | 380 | |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках, мм | ||||||||
| 205 | 205 | 250 | 250 | 310 | 310 | 400 | 400 | |
| Максимальная частота вращения, об/мин | 4000 | 4000 | 3500 | 3500 | 2800 | 2800 | 1600 | 1600 |
| Масса патрона, кг | 16 | 15 | 29 | 30 | 50 | 50 | 80 | 80 |
Чертеж патрона 4-кул 7100 фото jpg
