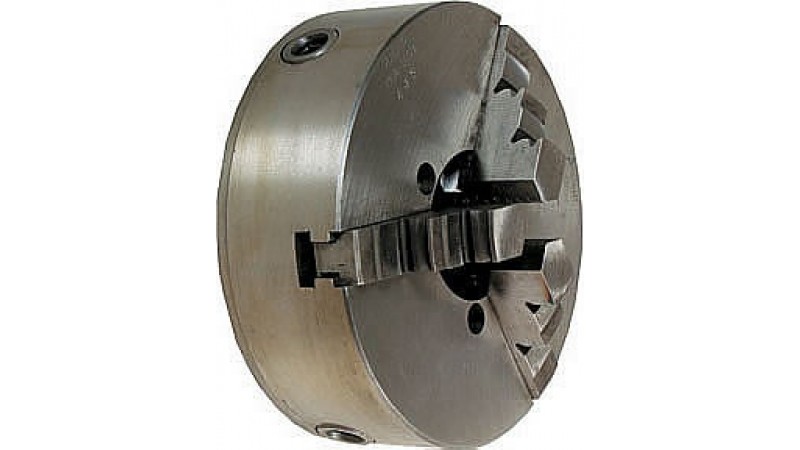

Патроны трёхкулачковые (7100-0035 и др.)
- Производитель: РБ
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Применяется на токарных станках, поворотных столах, делительных головках в условиях единичного, мелкосерийного и серийного производства.
Используется для установки на универсальных токарных, револьверных, внутришлифовальных станках.
Изготавливается с цилиндрическим центрирующим поясом и креплением через промежуточный фланец по ГОСТ 3889-80, и с креплением непосредственно на фланцевые концы шпинделя под поворотную шайбу по ГОСТ 12593-70.
Выпускаются из высокопрочных легированных сталей с термической обработкой рабочих поверхностей.
Патроны трехкулачковые применяется для высокой точности, при обработке закаленных сталей и твердых сплавов.
| Технические характеристики | 7100-0001 | 7100-0002 | 7100-0003 | 7100-0005 | 7100-0033 | 7100-0035 | 7100-0041 | 7100-0015 | ПР-160 | ПР-200 | ПР-250 | ПР-315 | ПР-400 | ПР-500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр наружный, мм | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 160 | 200 | 250 | 315 | 400 | 500 |
| Диаметр присоединительного пояска, мм (условный размер конуса шпинделя) | 55 | 72 | 95 | 130 | (6) | (6) | (8) | 340 | 130 | 165 | 210 | 270 | 340 | 440 |
| Диаметр отверстия в корпусе, мм | 16 | 20 | 32 | 45 | 60 | 80 | 100 | 136 | 42 | 52 | 65 | 85 | 105 | 150 |
| Наружный наибольший диаметр изделия зажимаемого в прямых кулачках, мм | 25 | 35 | 45 | 70 | 95 | 120 | 140 | 200 | 160 | 202 | 249 | 317 | 401 | 500 |
| Наружный наибольший диаметр изделия зажимаемого в обратных кулачках, мм | 70 | 90 | 120 | 160 | 205 | 266 | 310 | 400 | 177 | 209 | 257 | 313 | 400 | 480 |
| Максимально допустимая частота вращения, об/мин | 4000 | 3500 | 2500 | 2200 | 4000 | 3500 | 2800 | 870 | 4000 | 3000 | 3000 | 2300 | 1800 | 1300 |
| Масса патрона, кг | 1,6 | 2,51 | 3,78 | 8,0 | 16,0 | 28,0 | 51,5 | 72,0 | 9,2 | 18,0 | 34,0 | 67,8 | 110,0 | 197,0 |
