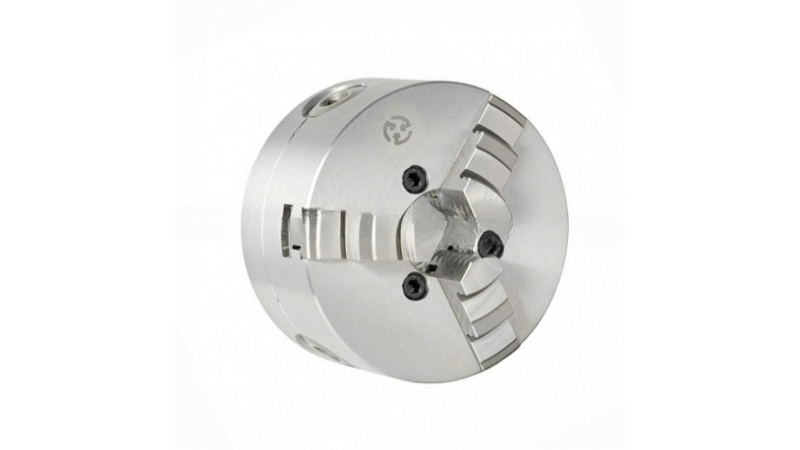

Патрон токарный трехкулачковый 3-400.43.234 (7100-0043)
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Тип 2– с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593
Исполнение 1- с цельными кулачками
Обозначение по ГОСТ 2675-80 7100-0043
Стандартная комплектация :
- Патрон с прямыми кулачками
- Кулачки обратные
- Ключ
- Паспорт
- Пальцы для установки на шпиндель станка
- Гайки для крепления патрона на шпиндель станка
Классы точности по ГОСТ 1654:
П — Повышенный
В — Высокий
А — Особо высокий

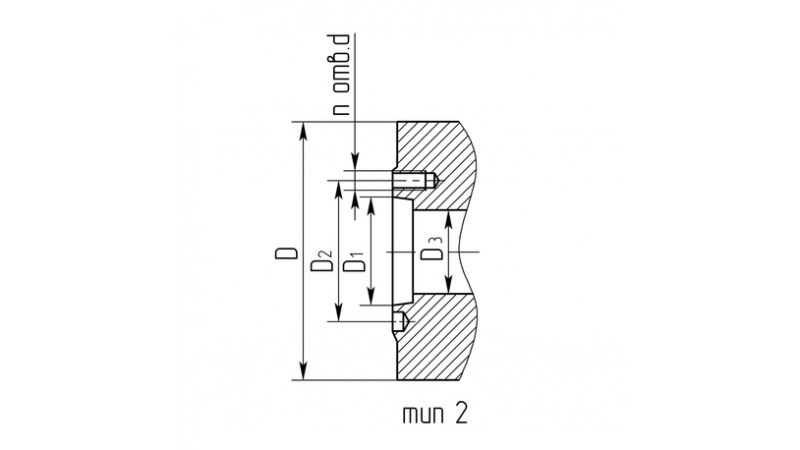

Размеры по чертежу:
| D, мм | D1, мм | D2, мм | D3, мм | nxd | Шаг кулачка, мм | Nmax, min-1 | Макс. момент на ключе М max, Hm | Pmax, H | Условный конус шпинделя | Размер под ключ, мм | Масса брутто, кг, не более | Объём, м3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 139,719 | 171,4 | 136 | 4хМ16 | 10 | 1600 | 280 | 65000 | 8 | 17 | 106 | 0,063 |
Размеры закрепляемых заготовок
| A | 20-200 мм |
| B | 100-280 мм |
| C | 200-380 мм |
| D | 120-320 мм |
| E | 320-400 мм |
Гарантия: 12 месяцев со дня эксплуатации, но не более 15 месяцев со дня отгрузки потребителю при наличии паспорта на данное изделие.
