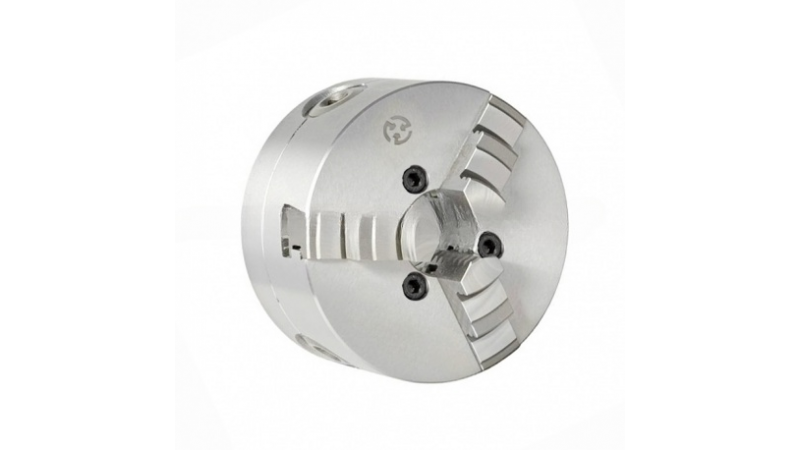

Патрон токарный трехкулачковый 3-400.15.234 (7100-0015)

  • Есть в наличии
  • Гарантия
  • Сервис
  • Скидки

Тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец по ГОСТ 3889

Исполнение 1 –  с цельными кулачками



Обозначание  по ГОСТ 2675-80   7100-0015

Сдандартная
комплектация :
  • Патрон с прямыми кулачками
  • Кулачки обратные
  • Ключ
  • Паспорт
Классы точности по ГОСТ 1654:
П — Повышенный
В — Высокий
А — Особо высокий

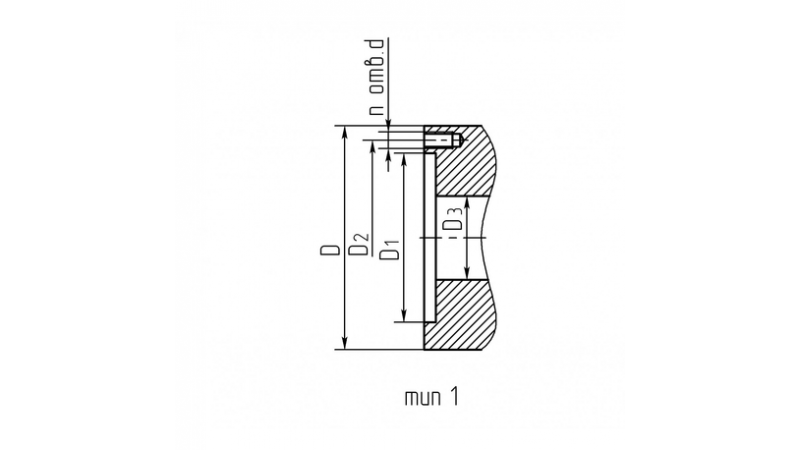

Размеры по чертежу:
D, мм D1, мм D2, мм D3, мм nxd Шаг кулачка, мм  Nmax, min-1 Макс. момент на ключе М max, Hm Pmax, H Условный конус шпинделя Размер под ключ, мм Масса  брутто, кг, не более Объём, м3
400 340 368 136 6xМ16 10 1600 280 65000 - 17 106 0,063

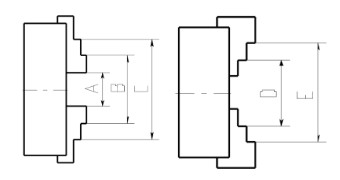

Размеры закрепляемых заготовок

A 20-200 мм
B 100-280 мм
C 200-380 мм
D 120-320 мм
E 320-400 мм
Гарантия: 12 месяцев со дня эксплуатации, но не более 15 месяцев со дня отгрузки потребителю при наличии паспорта на данное изделие.
