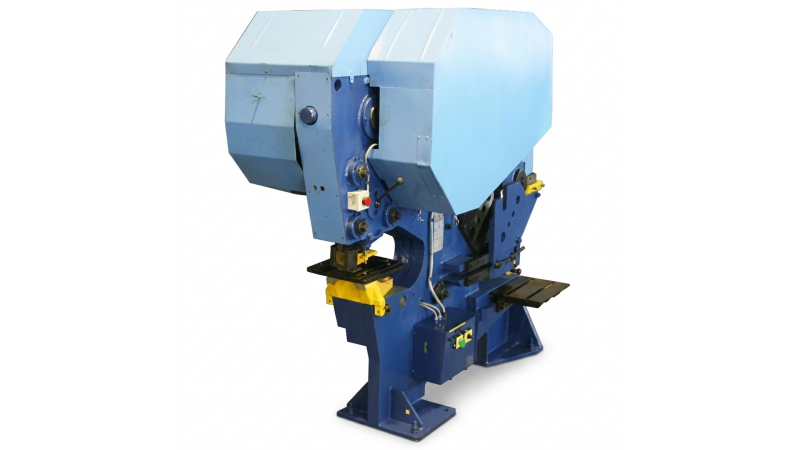

Пресс-ножницы комбинированные НГ 5224
- Производитель: РФ
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Пресс-ножницы комбинированные НГ 5224 — универсальная машина электромеханического типа с четырьмя рабочими зонами, предназначенная для резки полосового, сортового и фасонного проката, пробивки отверстий и вырубки пазов в листовом металле. Модель является наиболее мощной в линейке НГ52хх: номинальное усилие достигает 1250 кН (125 тс).
Область применения охватывает заготовительные участки металлообрабатывающих производств, ремонтные и машиностроительные заводы. Агрегат обеспечивает отрезку полосы под различными углами без предварительной разметки, резку уголка, круга, швеллера, двутавра, шахтного профиля, пробивку отверстий круглой, квадратной, треугольной и прямоугольной формы, а также вырубку открытых пазов. Работа выполняется на материалах с временным сопротивлением σв ≤ 500 МПа.
Конструктивные особенности
Станина сварной конструкции выполнена из переднего и заднего листов, приваренных к основанию, с четырьмя расточками под приводные валы и приводы секций. Привод сортолистовой и дыропробивной секций реализован от электродвигателя через клиноременную и зубчатую передачи на эксцентриковый вал. Инструмент реза уголка, круга и квадрата состоит из подвижной и неподвижной плит, закрепляемых Г-образными пружинами. Листовой и зарубочный инструмент включает два подвижных и три неподвижных ножа. Дыропробивная секция укомплектована пуансоном и матрицей с механизмом центрирования для выполнения операции наметки. Смазка густая, комбинированная.
- Четыре рабочие зоны позволяют выполнять операции в любой последовательности без смены инструмента и перенастройки станка
- Задний упор с перемещением 130–1000 мм обеспечивает отрезку мерных заготовок без разметки
- Два светильника местного освещения НКПО1х60-111 с лампой С24-60-2
- Педальное и кнопочное управление с переключением режимов «Одиночный ход» / «Непрерывные ходы»
- Электрооборудование с нулевой защитой, блокировками по положению переключателей режимов и сигнализацией состояния секций
Технические характеристики НГ 5224
| Параметр | Значение |
|---|---|
| Наибольший размер обрабатываемой полосы (B×H), мм | 200 × 28 |
| Диаметр круга, мм | 67 |
| Резка уголка под 90°, мм | 160 × 160 × 20 |
| Резка уголка под 45°, мм | 125 × 125 × 14 |
| Швеллер, номер профиля | 5У–30У*; 5П–8П*, 12П*, 14П* |
| Двутавр, номер профиля | 10–30* |
| СВП профиль, номер | 19–27* |
| Диаметр пробиваемого отверстия, мм | 40 |
| Толщина материала при пробивке, мм | 25 |
| Наибольшие размеры пробиваемых пазов прямоугольной формы (Т×Ш×Д), мм | 16 × 85 × 100 |
| Длина заготовки при резе по заднему упору (мин/макс), мм | 130 / 1000 |
| Частота ходов ползуна одиночных, не более, мин⁻¹ | 14 |
| Номинальное усилие пресса, кН (тс) | 1250 (125) |
| Расстояние от оси ползуна пресса до станины, не менее, мм | 600 |
| Электродвигатель главного привода, тип | 4АМС132М2У3 |
| Мощность электродвигателя, кВт | 11,8 |
| Частота вращения электродвигателя, об/мин | 2880 |
| Напряжение силовой цепи, В | ~380 |
| Напряжение цепи управления, В | ~110 |
| Напряжение местного освещения, В | ~24 |
| Количество точек местного освещения, шт. | 2 |
| Габаритные размеры (Д×Ш×В), мм | 2735 × 1760 × 2445 |
| Масса, кг | 7050 |
| Категория размещения по ГОСТ 15150-69 | 4 (tвозд ≥ +5 °С) |
Номинальное усилие и производительность
Усилие 1250 кН позволяет обрабатывать полосу толщиной до 28 мм при ширине 200 мм, уголок 160 × 160 × 20 мм при резке под 90° и двутавр № 30. Частота одиночных ходов ползуна не превышает 14 мин⁻¹, что обеспечивает стабильную работу на серийных производствах при сохранении точности реза. Данный показатель является компромиссом между производительностью и ресурсом механизма.
Электрооборудование и безопасность
Станок комплектуется асинхронным электродвигателем 4АМС132М2У3 мощностью 11,8 кВт при 2880 об/мин. Схема управления включает трансформатор понижающий ОСМ1-0,25, тепловое реле РТЛ-2053, электромагниты ЭД101 и автоматические выключатели ВА47-29. Предусмотрена нулевая защита пускателем ПМЛ 3100×4А, исключающая самопроизвольный пуск при восстановлении напряжения. Конечные выключатели ВПК2112А блокируют работу при несоответствии положения механического переключателя режиму электрической схемы.
Габариты и масса
Габаритные размеры 2735 × 1760 × 2445 мм и масса 7050 кг определяют требования к фундаменту и транспортировке. Конструкция рассчитана на установку в производственных помещениях с умеренным или холодным климатом (исполнение УХЛ) и тропическим климатом (исполнение О) при категории размещения 4 по ГОСТ 15150-69 с нижней границей температуры воздуха +5 °С.
Рекомендации по выбору
Станок НГ 5224 рекомендуется к применению в следующих условиях:
- Механические цеха с мелкосерийным и серийным производством металлоконструкций, комплектующих для автомобиле- и вагоностроения
- Ремонтные производства, где требуется восстановление деталей путём изготовления заготовок из сортового и фасонного проката различного профиля
- Учебные мастерские технических вузов и колледжей для отработки навыков резки, пробивки и вырубки на одном агрегате
- Индивидуальные производства и малые предприятия, где важна универсальность оборудования при ограниченной площади цеха
Заключение
Пресс-ножницы НГ 5224 представляют собой надёжную машину с проверенной десятилетиями кинематической схемой. Сварная станина, эксцентриковый привод с клиноременной передачей, четыре независимые рабочие зоны и развитая система электробезопасности обеспечивают длительный ресурс при трёхсменной эксплуатации. Габариты 2735 × 1760 × 2445 мм, масса 7050 кг. Дополнительно возможна поставка модуль-рольганга приводного МРП для облегчения подачи проката.
- пресс-ножницы НГ5224 в сборе – 1 шт
- педаль управления – 1шт
- руководство по эксплуатации – 1 шт
