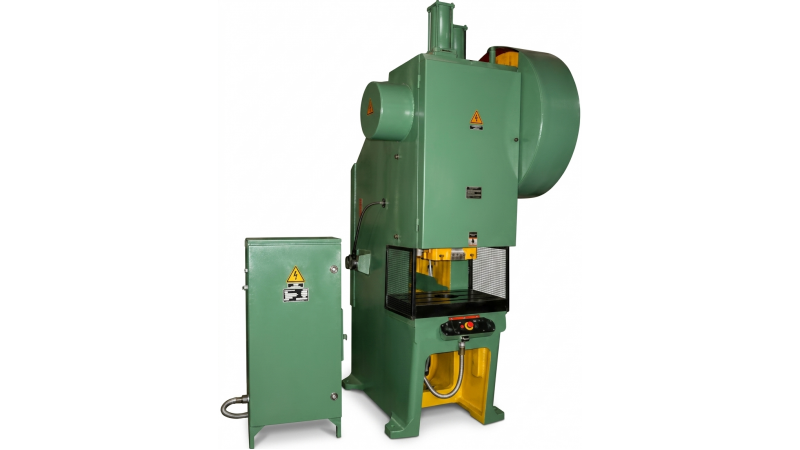

Пресс однокривошипный простого действия КД2130Т

Однокривошипный пресс простого действия открытый ненаклоняемый КД2130Т с номинальным усилием 1000 кН (100 т) предназначен для изготовления деталей операциями холодной листовой Пресс однокривошипный простого действия открытый ненаклоняемый КД2130Т усилием 100 тонн предназначен для изготовления деталей операциями холодной листовой штамповки: гибкой, вырубкой, пробивкой, неглубокой вытяжкой и т.д., в том числе в составе автоматизированных комплексов.

Особенности конструкции пресса:

Станина литая, чугунная, коробчатой формы, подвергнута старению для снятия внутренних напряжений.

Жестко сблокированная муфта-тормоз обеспечивает надежную остановку ползуна в верхней мертвой точке (ВМТ).

Уравновешиватели ползуна, предназначены для устранения влияния веса ползуна и верхней половины штампа на работу пресса и для предотвращения произвольного опускания ползуна в аварийных случаях (обрыв винта шатуна или шпилек).

Предохранитель от перегрузки, предотвращающий поломку оборудования

Автоматическая импульсная система смазки основных пар трения

Электроблокировка и ограждения обеспечивают надежную работу и безопасное обслуживание прессов.

Для привода рабочих органов пресса используется:

• очищенный сжатый воздух давлением не менее 0,5 МПа

• переменный трехфазный ток напряжением 380 В, частотой 50 Гц

Пресс рассчитан на работу в следующих режимах:

• Одиночный ход

• Авторабота

• Наладка

• Ручной проворот

Управление кнопочное:

• двурукое синхронное с блокировкой рук

• без блокировки рук

• с помощью педали

Удаление изделий из штампа осуществляется на провал и в просвет между стойками прессов.

Температура окружающего воздуха для эксплуатации оборудования должна составлять от +5°С до +45°С. Относительная влажность воздуха не более 80% при температуре воздуха +20°С.

Класс   защиты   по   DIN   EN   60529  (IEC   60529)   электрошкафов, фронтальной стороны панелей оператора и выносных пультов управления -  IP54.

Технические характеристики КД2130Т

Номинальное усилие и производительность

Номинальное усилие 1000 кН (100 т) обеспечивает выполнение широкого спектра операций холодной штамповки на листовом и ленточном материале. Регулируемый ход ползуна 10–130 мм позволяет адаптировать пресс под различные штампы и технологические операции. Частота одиночных ходов от кнопки 45 1/мин обеспечивает комфортную работу оператора при ручной выборке изделий, а режим непрерывных ходов 100 1/мин позволяет использовать пресс в поточных линиях при оснащении автоматическими подачами. Путь номинального усилия до нижней мёртвой точки обеспечивает достаточную глубину штамповки.

Рабочая зона и штамповочный инструмент

Размеры стола 850 × 560 мм и вылет 320 мм обеспечивают достаточное пространство для размещения штампов средних габаритов. Закрытая высота 390 мм при величине регулировки 100 мм позволяет использовать штампы различной высоты без дополнительных проставок. Наличие отверстия в столе диаметром 360 мм и размером 420 × 280 мм расширяет технологические возможности пресса для выполнения пробивки и вырубки. Размеры ползуна 330 × 275 мм и диаметр отверстия под хвостовик штампа 60Н9 обеспечивают надёжное крепление штампового инструмента. Толщина подштамповой плиты 100 мм обеспечивает жёсткость основания при ударных нагрузках.

Электрооборудование и смазка

Электродвигатель главного привода мощностью 7,5 кВт обеспечивает привод маховика через клиноременную передачу. Класс защиты IP54 электрошкафов, фронтальной стороны панелей оператора и выносных пультов управления допускает эксплуатацию в условиях производственных помещений с повышенной запылённостью. Автоматическая импульсная система смазки обеспечивает надёжное смазывание основных пар трения. Электроблокировки и ограждения обеспечивают безопасное обслуживание пресса.

Рекомендации по выбору

Пресс КД2130Т рекомендуется к применению в следующих условиях:

• Механические цеха машиностроительных предприятий с мелкосерийным, серийным и массовым производством деталей холодной штамповки
• Автоматизированные комплексы и поточные линии при оснащении пресса автоматическими подачами
• Учебные мастерские технических вузов и колледжей для обучения операций листовой штамповки
• Индивидуальные производства и малые предприятия, изготавливающие детали методом вырубки, гибки, пробивки и неглубокой вытяжки

Заключение

Пресс КД2130Т представляет собой надёжное кузнечно-прессовое оборудование с чугунной литой станиной, жёсткосблокированной муфтой-тормозом и автоматической системой смазки. Габаритные размеры 1810 × 1860 × 2980 мм и масса 7800 кг определяют требования к фундаменту и площади монтажа. Конструкция обеспечивает удобство переналадки, высокую точность штамповки и безопасное обслуживание. Пресс рассчитан на работу в режимах одиночного хода, автоработы, наладки (толчка) и ручного проворота. Разработан НПО «Кузнечно-прессовое оборудование» (г. Ивано-Франковск), производится ПАО «Кувандыкский завод КПО «Долина» (Оренбургская обл., г. Кувандык).
