Пресс кривошипный КД2128

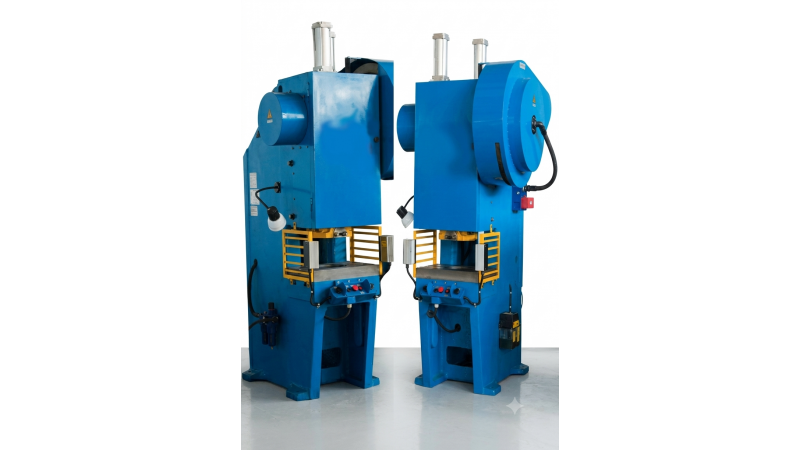

Однокривошипный пресс простого действия открытый ненаклоняемый двухстоечный КД2128 с номинальным усилием 630 кН (63 т) предназначен для изготовления деталей операциями холодной листовой штамповки: гибкой, вырубкой, пробивкой, неглубокой вытяжкой и прочими технологическими операциями, в том числе в составе автоматизированных комплексов.

Пресс применяется на предприятиях различных отраслей промышленности в цехах и на участках холодной листовой штамповки. Находит широкое применение при любом типе производства: мелкосерийном, серийном, массовом. Удаление изделий из штампа осуществляется на провал и в просвет между стойками пресса. Для привода рабочих органов используется очищенный сжатый воздух давлением не менее 0,5 МПа и переменный трёхфазный ток напряжением 380 В, частотой 50 Гц (по согласованию с заказчиком напряжение и частота тока могут быть изменены).

Конструктивные особенности

Станина пресса литая чугунная коробчатой формы, подвергнута старению для снятия внутренних напряжений. Высокая жёсткость конструкции обеспечивает сохранение точностных параметров при длительном сроке эксплуатации. Ползун изготовлен из высокопрочного чугуна коробчатой формы, снабжён призматическими двусторонними направляющими; левая направляющая регулируемая. В механизм регулировки хода ползуна введено кулачковое зацепление для сокращения времени на переналадку.

Привод ползуна реализован от электродвигателя через клиноременную передачу, маховик с вмонтированной в него муфтой-тормозом, и эксцентриковый вал. Муфта-тормоз — жёсткосблокированная, многодисковая, фрикционная, с пневматическим включением; вмонтирована в маховик. Жёстко сблокированная муфта-тормоз обеспечивает надёжную остановку ползуна в верхней мёртвой точке. Удобная регулировка оптимальных зазоров между рабочими дисками предусмотрена по мере их износа.

Пневматические уравновешиватели ползуна предназначены для устранения влияния веса ползуна и верхней половины штампа на работу пресса, а также для предотвращения произвольного опускания ползуна в аварийных ситуациях (обрыв винта шатуна или шпилек). Предусмотрен ломкий предохранитель в ползуне и расклинивающее устройство для вывода пресса из распора. Механизированная регулировка закрытой высоты обеспечивает быструю переналадку. Смазка централизованная импульсная, подача смазочного материала к основным парам трения осуществляется автоматически.

Технические характеристики КД2128

Номинальное усилие и производительность

Номинальное усилие 630 кН (63 т) обеспечивает выполнение широкого спектра операций холодной штамповки на листовом и ленточном материале. Регулируемый ход ползуна 10–100 мм позволяет адаптировать пресс под различные штампы и технологические операции. Частота одиночных ходов от кнопки 45 1/мин обеспечивает комфортную работу оператора при ручной выборке изделий. Режим автоработы с непрерывной частотой ходов 90 1/мин (по данным каталога) позволяет использовать пресс в поточных линиях при оснащении автоматическими подачами (револьверными, клещевыми, валковыми, роликоклиновыми и др.).

Рабочая зона и штамповочный инструмент

Размеры стола 710 × 480 мм и вылет 260 мм обеспечивают достаточное пространство для размещения штампов средних габаритов. Закрытая высота 340 мм при величине регулировки 80 мм позволяет использовать штампы различной высоты без дополнительных проставок. Крепление штампа к ползуну осуществляется при помощи Т-образных пазов и центрирующей втулки; диаметр посадочного места под хвостовик штампа 50 мм. Подштамповая плита оснащена тремя Т-образными пазами с шагом 150 мм и центральным отверстием диаметром 300 мм для прохода выталкивателя или отходов. Высота стола 840 мм над уровнем пола соответствует антропометрическим нормам и снижает утомляемость оператора.

Электрооборудование и безопасность

Электродвигатель главного привода мощностью 7,0 кВт обеспечивает привод маховика через клиноременную передачу. Степень защиты IP54 электродвигателей, электроаппаратуры и электрошкафов управления допускает эксплуатацию в условиях производственных помещений с повышенной запылённостью. Уровень звуковой мощности 95 дБ требует применения индивидуальных средств защиты органов слуха. Управление кнопочное: двурукое синхронное с блокировкой рук, без блокировки рук, с помощью педали. По требованию заказчика возможна установка режима авторабота с управлением от педали.

Рекомендации по выбору

Пресс КД2128 рекомендуется к применению в следующих условиях:

• Механические цеха машиностроительных предприятий с мелкосерийным, серийным и массовым производством деталей холодной штамповки
• Автоматизированные комплексы и поточные линии при оснащении пресса автоматическими подачами и пневмоподушкой
• Учебные мастерские технических вузов и колледжей для обучения операций листовой штамповки
• Индивидуальные производства и малые предприятия, изготавливающие детали методом вырубки, гибки и пробивки

Заключение

Пресс КД2128 представляет собой надёжное кузнечно-прессовое оборудование с чугунной литой станиной, жёсткосблокированной муфтой-тормозом и централизованной системой смазки. Габаритные размеры 1450 × 1730 × 2880 мм и масса 5890 кг определяют требования к фундаменту и площади монтажа. Конструкция обеспечивает удобство переналадки и безопасное обслуживание. Пресс изготовляется с параметрами по ТУ 2.041.182—85. Включён в реестр Минпромторга РФ.
