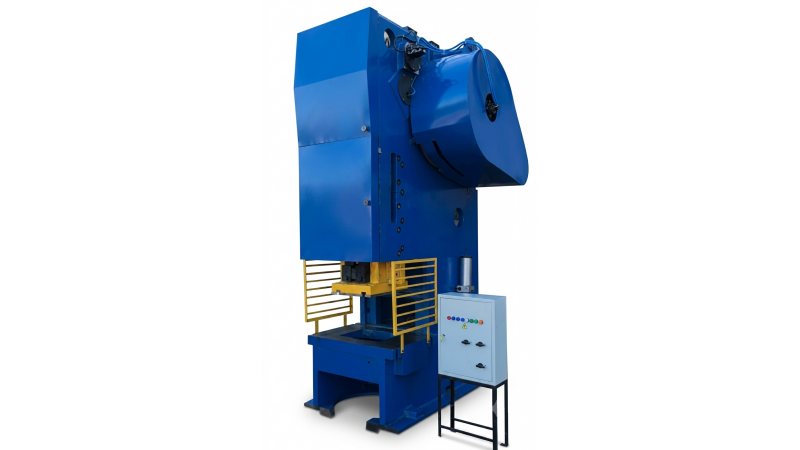

Пресс однокривошипный простого действия КВ2132Т

Однокривошипный пресс простого действия открытый ненаклоняемый КВ2132Т с номинальным усилием 1600 кН (160 тс) предназначен для выполнения операций холодной листовой штамповки: вырубки, обрезки, гибки, неглубокой вытяжки, пробивки и прочих штамповочных операций. Может встраиваться в автоматические линии, комплексы и оборудование, предназначенное для механизации и автоматизации производственных процессов.

Кинематическая схема кривошипного пресса:

ползун тормоз маховик клиноремённая передача электродвигатель передаточный вал зубчатая передача муфта кривошипный вал шатун плита подштамповая

Пресс однокривошипный КВ2132Т открытый ненаклоняемый простого действия номинальным усилием 1600 кН (160 тс), предназначен для вырубки, обрезки, гибки, неглубокой вытяжки, пробивки и других штамповочных операций. Может встраиваться в автоматические линии, комплексы, оборудования, предназначенные для механизации и автоматизации производственных процессов. Применяется в заготовительных цехах предприятий автомобильной, тракторной, приборостроительной, радиоэлектронной и других отраслей с крупносерийным и массовым характером производства.

Пресс КВ2132Т универсальный с цельносварной станиной из листового проката, повышенной жесткости, что позволяет получать детали повышенного качества. Внутренние напряжения в сварных швах стабилизированы термической обработкой.

Привод пресса двухступенчатый (клиноременная и зубчатая передачи) с расположением валов перпендикулярно фронту пресса. Зубчатые колеса помещены в специальном отсеке станины. Привод представляет собой совокупность передач (клиноременной и зубчатой), при помощи которых крутящий момент от электродвигателя через приемный вал передается на главный вал и далее преобразуется в возвратно-поступательное движение ползуна. Рабочие узлы машины приводятся в действие от электродвигателя через клиноременную передачу.

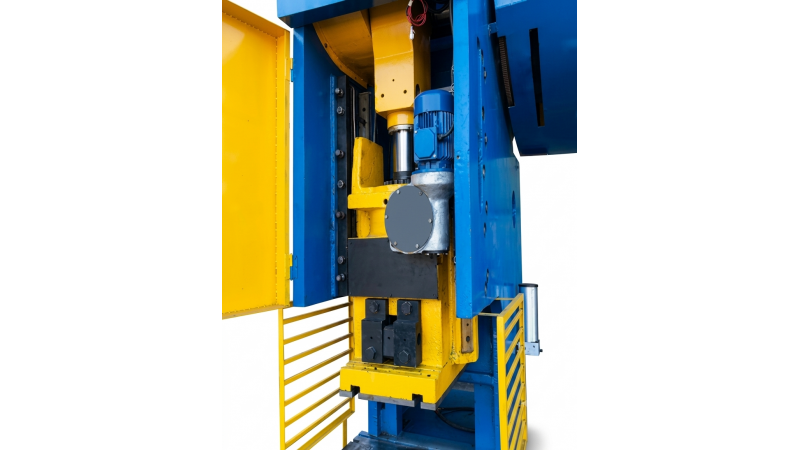

Муфта пневматическая фрикционная многодисковая, жестко сблокированная с тормозом. Большой диаметр регулировки хода ползуна и межштампового расстояния обеспечивает широкую универсальность пресса. Муфта и тормоз с фрикционными дисками с металлокерамическим покрытием, работающими в масляной ванне, имеют высокую долговечность. Исключено выделение вредных веществ в окружающую среду. Управление муфтой и тормозом кривошипных прессов КВ2132Т (160 тонн) - электропневматическое, через сдвоенный распределитель, двуручное от кнопок, расположенных на стационарном или переносном пульте, а также от педали. Ползун имеет восемь удлиненных направляющих поверхностей и увеличенные в плане размеры, позволяющие устанавливать крупногабаритные штампы. Два пневматических цилиндра уравновешивают вес ползуна со штампом. Пресс соответствует условиям безопасности работы обслуживающего персонала, имеет соответствующие блокировки, удобен в эксплуатации.

Управление кнопочное:

• двурукое синхронное с блокировкой рук

• без блокировки рук

• с помощью педали

Прессы рассчитаны на работу в следующих режимах:

• Одиночный ход - двурукое синхронное управление кнопками или от педали

• Авторабота - двурукое синхронное управление кнопками

• Наладка - двурукое синхронное управление кнопками

• Ручной проворот - при отключенном электродвигателе главного привода и остановке маховика

Прессы оснащены:

• системой автоматической смазки

• системой защиты пресса от перегрузки

Технические характеристики КВ2132Т

Номинальное усилие и производительность

Номинальное усилие 1600 кН (160 тс) обеспечивает выполнение широкого спектра операций холодной штамповки на листовом и ленточном материале. Регулируемый ход ползуна 25–160 мм позволяет адаптировать пресс под различные штампы и технологические операции. Частота одиночных ходов 28 1/мин обеспечивает комфортную работу оператора при ручной выборке изделий, а режим непрерывных ходов 70 1/мин позволяет использовать пресс в поточных линиях при оснащении автоматическими подачами (грейферными, клещевыми, валковыми и др.). Путь номинального усилия до нижней мёртвой точки 5 мм (по данным каталога для модификации КВ2132) обеспечивает достаточную глубину штамповки.

Рабочая зона и штамповочный инструмент

Размер подштамповой плиты 1000 × 700 мм при толщине 100 мм и размер ползуна 620 × 560 мм обеспечивают достаточное пространство для размещения крупногабаритных штампов. Закрытая высота 480 мм при величине регулировки 120 мм позволяет использовать штампы различной высоты без дополнительных проставок. Наличие отверстия в столе и возможность беспрепятственной боковой подачи заготовки (слева направо и справа налево) расширяют технологические возможности пресса. Возможна установка механизмов автоматической подачи металла и пневматических подушек.

Электрооборудование и смазка

Электродвигатель главного привода мощностью 17 кВт обеспечивает привод маховика через клиноременную и зубчатую передачи. Система смазки — жидкая циркуляционная комбинированная, обеспечивающая надёжное смазывание всех трущихся пар. Электроблокировки отключают главный привод при падении давления воздуха ниже 0,4 МПа и давления в системе смазки ниже 0,25 МПа, что предотвращает аварийные ситуации. Освещение рабочей зоны и устройства аварийной остановки обеспечивают безопасность обслуживающего персонала.

Рекомендации по выбору

Пресс КВ2132Т рекомендуется к применению в следующих условиях:

• Заготовительные цеха автомобильной, тракторной, приборостроительной, радиоэлектронной и других отраслей с крупносерийным и массовым производством
• Автоматизированные комплексы и поточные линии при оснащении пресса автоматическими подачами и пневмоподушкой
• Учебные мастерские технических вузов и колледжей для обучения операций листовой штамповки
• Индивидуальные производства и малые предприятия, изготавливающие детали методом вырубки, гибки, пробивки и неглубокой вытяжки

Заключение

Пресс КВ2132Т представляет собой надёжное кузнечно-прессовое оборудование с цельносварной станиной из листового проката, двухступенчатым приводом и жёсткосблокированной пневматической муфтой-тормозом. Габаритные размеры 2100 × 2340 × 3700 мм и масса 14000 кг определяют требования к фундаменту и площади монтажа. Конструкция обеспечивает удобство переналадки, высокую точность штамповки и безопасное обслуживание. Разработчик — Производственное объединение «Карпатпрессмаш», г. Ивано-Франковск. В настоящее время пресс производится ПАО «Кувандыкский завод КПО «Долина» (Оренбургская обл., г. Кувандык).
