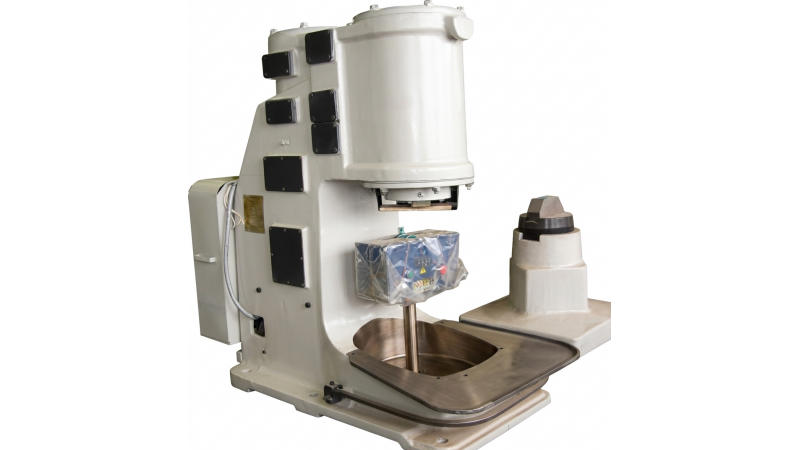

Пневматический ковочный кузнечный молот МА4132

Пневматический ковочный молот МА4132 с массой падающих частей 160 кг предназначен для выполнения различных кузнечных работ методом свободной ковки на плоских и фасонных бойках. Установка обеспечивает протяжку, осадку, прошивку отверстий, горячую рубку металла, кузнечную сварку и гибку заготовок из черных и цветных металлов.

Молот реализует обработку заготовок, нагретых до ковочной температуры. Для железа рабочий интервал составляет 1250–800 °С, для меди и её сплавов — 1000–650 °С, для титана — 1600–900 °С, для алюминиевых сплавов — 480–400 °С. Технологический процесс ведётся через объёмную штамповку в горячем состоянии с получением поковок различной конфигурации. Работа в закрытых штампах не допускается, поскольку жёсткость и эксцентричность удара при штамповке приводят к поломке бабы, буксы или иных деталей молота.

Конструктивные особенности

Основой молота служит цельнолитая чугунная фасонная станина, обеспечивающая жёсткость конструкции и гашение вибраций при ударных нагрузках. Рабочий и компрессорный цилиндры соединены между собой каналами; взаимосвязь цилиндров с атмосферой достигается через краны, управляемые рукояткой или педалью. Падающие части включают бабу с верхним подвижным бойком, шток и поршень рабочего цилиндра. Нижний неподвижный боек закреплён на плите, установленной на шаботе, где размещается обрабатываемая заготовка.

Привод состоит из электродвигателя мощностью 15 кВт, клиноременной передачи (ремни типа С-2360, 4 шт.), редуктора и кривошипно-шатунного механизма. Редуктор снижает число оборотов кривошипа до рабочего значения. Компрессорный поршень приводится в движение от электродвигателя через указанную кинематическую цепь. Уплотнение штока бабы и поршня компрессора выполнено сегментными кольцами и сухарями, допускающими восстановление изношенных зазоров. Буферное устройство предотвращает удары бабы о верхнюю крышку рабочего цилиндра.

Технические характеристики МА4132

Энергия удара и производительность

Эффективная кинетическая энергия падающих частей при ударе составляет не менее 315 кГс·м, что обеспечивает достаточную деформирующую способность для обработки заготовок сечением до 80×80 мм (квадрат) или диаметром до 80 мм (круг). Частота ударов 196 уд/мин позволяет эффективно использовать теплоту поковки и сокращать время технологического цикла. Теоретическая скорость падающих частей в момент удара — 6,5 м/с.

Рабочая зона и эргономика

Вылет 340 мм от оси бабы до станины обеспечивает удобное размещение инструмента и заготовки. Расстояние от зеркала нижнего бойка до нижней кромки буксы бабы 370 мм позволяет обрабатывать поковки средних габаритов. Высота зеркала нижнего бойка над уровнем пола 800 мм соответствует антропометрическим нормам и снижает утомляемость оператора при длительной работе. Наибольший ход бабы 390 мм обеспечивает необходимый рабочий ход для выполнения протяжки и осадки.

Электропривод и смазка

Электродвигатель типа 4АМ160М4У3 мощностью 15 кВт при номинальном напряжении 380 В и частоте 50 Гц обеспечивает привод компрессорного механизма. Степень защиты IP55 позволяет эксплуатировать оборудование в условиях повышенной запылённости. Система смазки включает маслонасос циклического действия для подачи масла в компрессорный цилиндр и шприцевые точки для ручной консистентной смазки. Централизованная смазка ключевых узлов продлевает ресурс букс, поршневых колец и кривошипно-шатунного механизма.

Рекомендации по выбору

Молот МА4132 рекомендуется к применению в следующих условиях:

• Кузнечные цеха машиностроительных и металлургических предприятий с единичным и мелкосерийным производством поковок
• Ремонтные производства, где требуется правка, протяжка и горячая рубка металлоконструкций
• Учебные мастерские технических вузов и колледжей для обучения основам кузнечного дела
• Художественные кузницы и индивидуальные производства, изготавливающие декоративные кованые элементы

Заключение

Молот МА4132 представляет собой надёжное кузнечное оборудование с массивной чугунной станиной, открытым рабочим пространством и комбинированным управлением. Габаритные размеры в плане 1900×900 мм, наибольшая высота над уровнем пола 2250 мм, масса молота без шабота 3600 кг и масса шабота в сборе 1750 кг определяют требования к фундаменту и площади монтажа. Конструкция обеспечивает удобство разборки и сборки при проведении ремонтных работ. Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.
