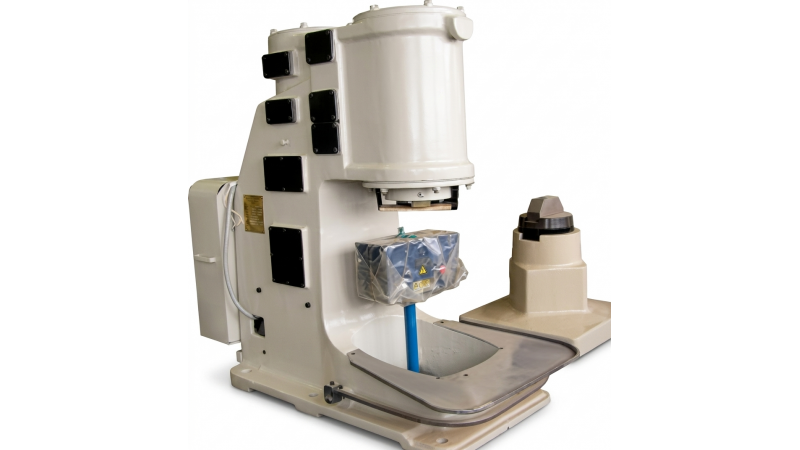

Пневматический ковочный кузнечный молот МА4129

Пневматический ковочный молот МА4129 с массой падающих частей 80 кг предназначен для выполнения различных кузнечных работ методом свободной ковки на плоских и фасонных бойках. Установка применяется для протяжки, осадки, прошивки отверстий, горячей рубки металла, кузнечной сварки и гибки заготовок из черных и цветных металлов.

Молот обеспечивает обработку заготовок, нагретых до ковочной температуры. Для железа рабочий интервал составляет 1250–800 °С, для меди и её сплавов — 1000–650 °С, для титана — 1600–900 °С, для алюминиевых сплавов — 480–400 °С. Технологический процесс реализуется через объёмную штамповку в горячем состоянии с получением поковок различной конфигурации. Работа в закрытых штампах не допускается, поскольку жёсткость и эксцентричность удара при штамповке приводят к поломке бабы, буксы или иных деталей молота.

Конструктивные особенности

Основой молота служит цельнолитая чугунная фасонная станина, обеспечивающая жёсткость конструкции и гашение вибраций при ударных нагрузках. Рабочий и компрессорный цилиндры соединены между собой каналами; взаимосвязь цилиндров с атмосферой достигается через краны, управляемые рукояткой или педалью. Падающие части включают бабу с верхним подвижным бойком, шток и поршень рабочего цилиндра. Нижний неподвижный боек закреплён на плите, установленной на шаботе, где размещается обрабатываемая заготовка.

Привод состоит из электродвигателя мощностью 7,5 кВт, клиноременной передачи (5 ремней типа Б 2240), редуктора и кривошипно-шатунного механизма. Редуктор снижает число оборотов кривошипа до рабочего значения. Компрессорный поршень приводится в движение от электродвигателя через указанную кинематическую цепь. Уплотнение штока бабы и поршня компрессора выполнено сегментными кольцами и сухарями, допускающими восстановление изношенных зазоров. Буферное устройство предотвращает удары бабы о верхнюю крышку рабочего цилиндра.

Технические характеристики МА4129

Энергия удара и производительность

Эффективная кинетическая энергия падающих частей при ударе составляет не менее 155 кГс·м (1,55 кДж), что обеспечивает достаточную деформирующую способность для обработки заготовок сечением до 60×60 мм (квадрат) или диаметром до 80 мм (круг). Частота ударов 210 1/мин позволяет эффективно использовать теплоту поковки и сокращать время технологического цикла. Теоретическая скорость падающих частей в момент удара — 5,8–6,16 м/с.

Рабочая зона и эргономика

Вылет 300 мм от оси бабы до станины обеспечивает удобное размещение инструмента и заготовки. Высота рабочей зоны в свету 370 мм (по паспорту 260 мм) позволяет обрабатывать поковки средних габаритов. Расстояние от зеркала нижнего бойка до пола 800 мм соответствует антропометрическим нормам и снижает утомляемость оператора при длительной работе. Наибольший ход бабы 385 мм обеспечивает необходимый рабочий ход для выполнения протяжки и осадки.

Электропривод и смазка

Электродвигатель типа 4А132М6 мощностью 7,5 кВт при напряжении 380 В и частоте 50 Гц обеспечивает привод компрессорного механизма. Система смазки включает маслонасос циклического действия для подачи масла в компрессорный цилиндр и шприцевые точки для ручной консистентной смазки с периодичностью один раз в месяц. Централизованная смазка ключевых узлов продлевает ресурс букс, поршневых колец и кривошипно-шатунного механизма.

Рекомендации по выбору

Молот МА4129 рекомендуется к применению в следующих условиях:

• Кузнечные цеха машиностроительных и металлургических предприятий с единичным и мелкосерийным производством поковок
• Ремонтные производства, где требуется правка, протяжка и горячая рубка металлоконструкций
• Учебные мастерские технических вузов и колледжей для обучения основам кузнечного дела
• Художественные кузницы и индивидуальные производства, изготавливающие декоративные кованые элементы

Заключение

Молот МА4129 представляет собой надёжное кузнечное оборудование с массивной чугунной станиной, открытым рабочим пространством и комбинированным управлением. Габаритные размеры 1566×790×1900 мм и масса 3100 кг определяют требования к фундаменту и площади монтажа. Конструкция обеспечивает удобство разборки и сборки при проведении ремонтных работ. Ресурс до первого капитального ремонта составляет 20 000 ч. Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.
