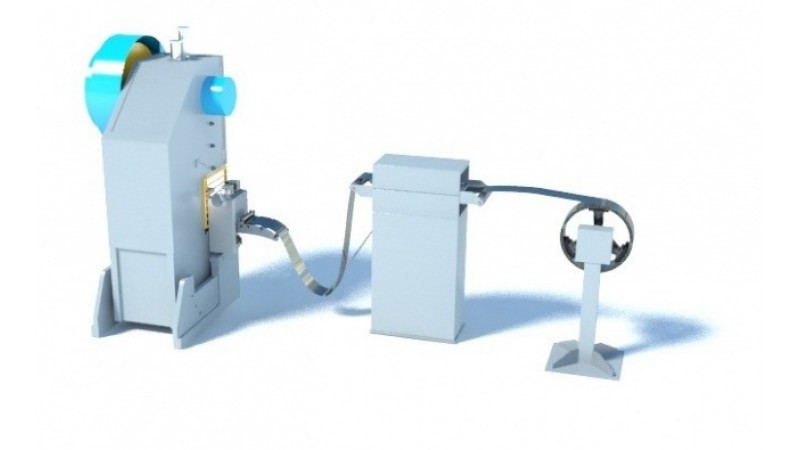

Комплекс автоматической штамповки (линия штамповки)

Основные компоненты автоматизированной линии.

1. Двустороннее поворотное разматывающее устройство для рулонного материала, имеет собственный электропривод с частотным преобразователем, для контроля и регулировки скорости разматывания материала.
2. Правильное устройство для рулонного материала. Служит для выравнивания материала перед подачей на пресс посредством разнонаправленных гибов. Снабжён собственным электроприводом, скорость синхронизирована со скоростью линии.
3. Валковая подача. Предназначена для подачи заготовки в рабочую зону, с заданной скоростью и шагом.
4. Пресс кривошипный модели КД2128, КЕ2130 или КД 2132 (по желанию Заказчика).
5. Валковая подача.
6. Рольганг приводной. Предназначен для подачи листовых заготовок в рабочую зону пресса, скорость синхронизирована со скоростью линии.
7. Правильное устройство для листового материала, аналогично правильному устройству для рулонного материала.
8. Механизм автоматической подачи листового материала. Предназначен для автоматизированной подачи листового материала из пакета в правильное устройство и далее по линии. Автоматический размотчик рулонов.
9. Валковая подача.
10. Смазка ленты перед штампом (опция).
11. Пресс.
12. Штамп.
13. Обрезка ленты после штампа на детали (опция).

Основные компоненты автоматизированной линии

• Автоматический размотчик рулонов предназначен для размотки рулонного материала в составе автоматических линий для штамповки и продольно-поперечной резки рулонного материала. Разматывающее устройство снабжено электроприводом с частотным преобразователем, который контролирует и меняет обороты вращения рулона.
• Валковая подача предназначена для подачи в зону штамповки рулонного или ленточного материала (полосы).

Подающие валки вращаются при помощи серводвигателя через редуктор . Прижим валков пневматический. Валковая подача устанавливается непосредственно в близи с прессом, высота линии подачи регулируемая по высоте. Контроль за точностью шага осуществляется энкодером.

• Смазка ленты перед штампом. Устройство мелкодисперсной смазки перед штамповкой Предназначено для нанесения смазывающей жидкости на лист перед штампом разбрызгиванием “тумана” (мелкодисперсная смазка). Что способствует малому расходу смазывающей жидкости,- полному покрытию листа тонкой пленкой смазки и отсутствию луж, чем при классической смазке листа разбрызгиванием.
• Кривошипный пресс модели КД2132 используется для штамповки разнообразных деталей. Это установка, имеющая механизм кривошипно-ползунного вида. Движение вращательного привода преобразуется в поступательное движение ползуна.
• Обрезка ленты после штампа на детали представляет собой ножницы гильотинные, станину на которой размещены все основные узлы и агрегаты. Ножницы необходимы для порезки полосы на мерные длины. Резка осуществляется при помощи верхнего подвижного ножа, расположенным под углом к нижнему неподвижному ножу. Верхний нож закреплен на ножевой балке, которая двигается по направляющим, совершая возвратно-поступательное движение.
