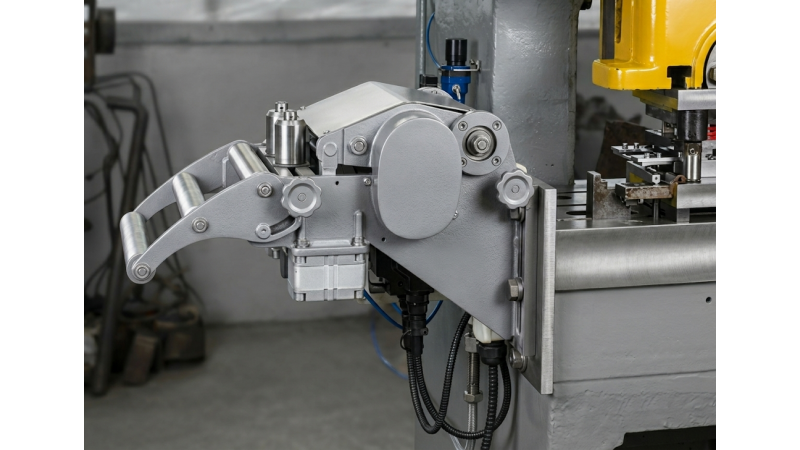

Автоматическая валковая подача с сервоприводом
- Производитель: РФ
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Автоматическая валковая подача с сервоприводом — автономное устройство для точной шаговой подачи листового материала в зону обработки. Предназначена для работы с кривошипными и перфорационными прессами, пресс-автоматами, линиями продольной и поперечной резки, листогибами и прочим оборудованием.
Устройство обеспечивает подачу ленты шириной от 50 до 1200 мм с программируемым шагом от 1 мм до 9 999 мм. Диапазон обрабатываемых материалов включает стальные полосы, чёрный металл, алюминий, а также неметаллические ленты (бумага, полиэтиленовая плёнка, грубая ткань). Реализуемые технологические операции: штамповка, вырубка, перфорация, продольная и поперечная резка, гибка. Допускается работа в толкающем и тянущем режимах, совместное применение двух синхронных подающих устройств (толкающего и тянущего), а также использование с петлеуловителями. Возможен шаг различной величины в пределах одного цикла и изменяемое направление движения ленты.
Конструктивные особенности
Основа устройства — стальная сварная рама с жёсткой геометрией, обеспечивающая устойчивость при динамических нагрузках. Привод построен на серводвигателе, вращение которого через зубчатый ремень (без люфтов) передаётся на два подающих валка, обеспечивая синхронный крутящий момент. Прижим подающих валков осуществляется двумя синхронными пневмоцилиндрами; рабочее давление в цилиндрах регулируется в диапазоне 0,2…1 МПа. Линейное перемещение ленты контролируется энкодером, постоянно прижатым к материалу. Пневматическая система выполнена на компонентах Camozzi (фильтр, регуляторы давления, манометры, распределители). Установка возможна непосредственно на станину пресса или на собственную раму с регулируемыми опорами.
- Программируемый шаг подачи: 1…9 999 мм, устанавливается с панели оператора
- Точность позиционирования: ±0,05 мм
- Максимальная частота вращения серводвигателя (программно ограничена): до 1500 мин⁻¹
- Мощность серводвигателя подбирается под толщину и ширину ленты
- Хранение в памяти до 10 программ штамповки
- Режимы работы: наладочный, одиночный цикл, автоматический
- Подвод сжатого воздуха: резьба G1/4, рекомендуемая трубка TRN 6/4 (Camozzi)
Технические характеристики ВП (серия)
| Модель | Ширина ленты, мм | Максимальная толщина, мм |
|---|---|---|
| ВП160 | 160 | 3,0 |
| ВП250 | 250 | 3,0 |
| ВП250 | 250 | 4,0 |
| ВП320 | 320 | 3,0 |
| ВП400 | 400 | 3,0 |
| ВП400 | 400 | 4,0 |
| ВП500 | 500 | 2,0 |
| ВП500 | 500 | 4,0 |
| ВП600 | 600 | 2,0 |
| ВП600 | 600 | 4,0 |
| ВП800 | 800 | 3,0 |
Шаг подачи и точность позиционирования
Программируемый шаг в диапазоне 1…9 999 мм задаётся с операторской панели и обеспечивает гибкость при переходе между различными типоразмерами деталей без механической переналадки. Погрешность подачи ±0,05 мм достигается за счёт замкнутой системы сервопривода с обратной связью по энкодеру и отсутствия люфтов в зубчатой ременной передаче. Допускается задание переменного шага в пределах одного цикла, что актуально при изготовлении деталей с переменным шагом отверстий или вырезов.
Совместимость и режимы работы
Устройство функционирует с кривошипными прессами, перфорационными прессами, пресс-автоматами, линиями продольной и поперечной резки, листогибами и иным оборудованием. Допускается монтаж на станину пресса или на собственную раму. Поддерживаются толкающий и тянущий режимы подачи; при обработке полос возможна установка двух синхронных подающих устройств для доработки остатка материала. Возможна работа с петлеуловителями, при которой валки освобождают ленту в момент штамповки.
Пневматическая система прижима
Прижим подающих валков реализован на двух синхронных пневмоцилиндрах с регулируемым давлением 0,2…1 МПа. Данное решение обеспечивает надёжный захват материала без проскальзывания при подаче глянцевых и профилированных лент (при использовании специальных валков). Пневмоаппаратура Camozzi (фильтр, регуляторы, манометры, распределители) не требует дополнительной смазки воздушного потока в течение всего срока эксплуатации. Качество сжатого воздуха должно соответствовать классу 7/5/4 по DIN ISO 8573-1.
Рекомендации по выбору
Автоматическая валковая подача с сервоприводом рекомендуется к применению в следующих условиях:
- Механические цеха с мелкосерийным и серийным штамповочным производством, где требуется точная шаговая подача ленты шириной до 1200 мм
- Производства листовой заготовки, где необходима интеграция с линиями продольной и поперечной резки, листогибами и пресс-автоматами
- Ремонтные и инструментальные производства, где важна быстрая переналадка на различные шаги подачи без механической модификации оборудования
- Малые и средние предприятия, нуждающиеся в автономном устройстве с возможностью установки на станину пресса или на собственную раму
