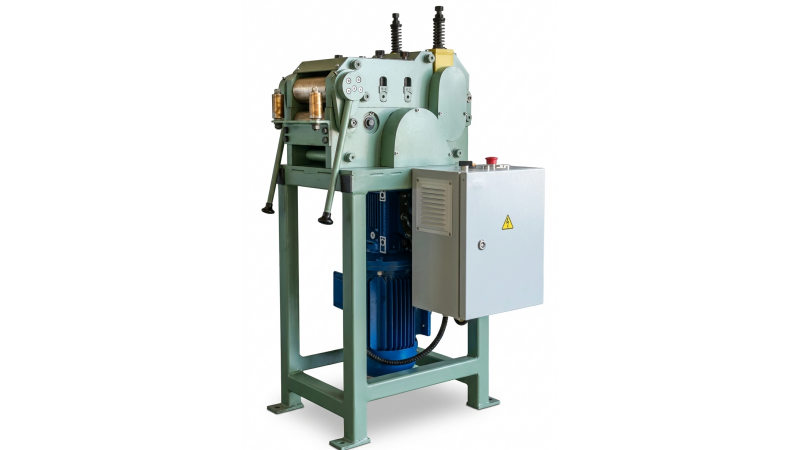

Устройство правки для ленты

Устройство правки для ленты — вспомогательный механизм, применяемый для устранения кривизны и деформаций рулонного материала перед подачей в зону обработки. Предназначено для правки ленты толщиной до 3,0 мм и исключает влияние массы рулона на узел автоматической подачи.

Устройство устанавливается в линию между разматывателем и подающим механизмом. Основная функция — выпрямление ленты, которая при длительном хранении в рулоне приобретает продольную и поперечную кривизну. Правка выполняется через систему валков, обеспечивающих пластическую деформацию материала в упругопластической зоне. В результате лента поступает в узел автоматической подачи в плоском виде, что повышает точность позиционирования и снижает нагрузку на привод подачи. Исключение влияния массы рулона позволяет работать с тяжёлыми рулонами без риска перегрузки или смещения подающего устройства.

Конструктивные особенности

Основа устройства — сварная стальная рама с жёсткой геометрией, воспринимающая усилия, возникающие при правке материала. Правильный узел состоит из системы валков: входные направляющие валки обеспечивают подачу материала в зону правки, рабочие валки осуществляют пластическое выпрямление, выходные валки фиксируют направление выходящей ленты. Валки изготовлены из инструментальной стали с термообработкой рабочей поверхности для повышения износостойкости. Регулировка межвалкового зазора позволяет настроить степень правки под конкретную толщину и марку материала. Устройство может монтироваться на собственную раму или непосредственно на станину последующего оборудования.

Модельный ряд устройств правки для ленты

Принцип правки и влияние на узел подачи

Правка ленты осуществляется методом чередующейся изгиба через систему валков с заданным межвалковым зазором. При прохождении через правильный узел материал подвергается циклическим пластическим деформациям, в результате которых устраняются остаточные напряжения и кривизна, полученные при намотке рулона. Кроме геометрического выпрямления, устройство выполняет функцию буферного звена между разматывателем и подающим механизмом. Массивный рулон создаёт значительные радиальные и осевые усилия на барабан разматывателя; без промежуточного правильного устройства эти усилия передаются на узел автоматической подачи, вызывая его смещение, вибрацию и снижение точности. Устройство правки принимает на себя часть этих усилий, обеспечивая стабильное положение подающего механизма.

Регулировка и настройка

Межвалковый зазор регулируется в зависимости от толщины и прочности обрабатываемого материала. Для мягких материалов (алюминий, низкоуглеродистая сталь) зазор устанавливается с минимальным перекрытием; для высокопрочных сталей — с большим усилием правки. Регулировка выполняется механически, без применения специального инструмента. Входные и выходные направляющие валки центрируют ленту и предотвращают её боковое смещение. Боковые ограничители устанавливаются по ширине ленты.

Рекомендации по выбору

Устройство правки для ленты рекомендуется к применению в следующих условиях:

• Автоматизированные комплексы штамповки, где требуется выпрямление ленты перед подачей в штамп для обеспечения точности позиционирования
• Линии с тяжёлыми рулонами, где масса рулона оказывает влияние на узел автоматической подачи и требуется промежуточное буферное звено
• Производства с высокими требованиями к плоскостности заготовки, где кривизна исходного материала недопустима
• Комплексы с автоматической валковой подачей, где необходимо снизить нагрузку на привод подачи и продлить ресурс подающих валков
