Автоматическое разматывающее устройство (АРУ)

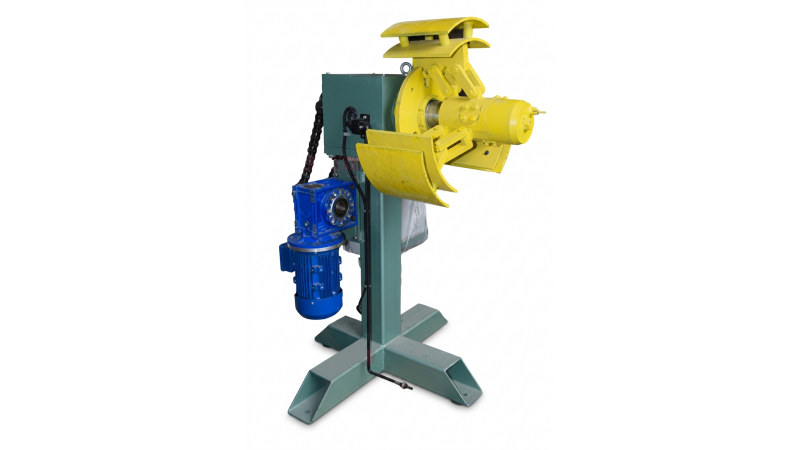

Автоматическое разматывающее устройство (АРУ) — автономный механизм для размотки рулонного материала в автоматическом режиме. Предназначено для работы в составе автоматизированных комплексов штамповки, линий порезки и иных технологических процессах с лентой шириной от 50 до 1300 мм.

Устройство обеспечивает размотку рулонов массой от 1000 до 10 000 кг. Управление скоростью подачи материала реализовано на частотном преобразователе, что обеспечивает плавную бесступенчатую регулировку скорости размотки до 36 м/мин. Система с обратной связью по уровню провисания петли позволяет автоматически поддерживать оптимальное натяжение ленты без рывков и перегрузок, снижая энергопотребление привода. АРУ может функционовать в любом комплексе — с пресс-автоматом, линией продольной или поперечной резки, профилировочным оборудованием — без необходимости синхронизации с управляющей программой линии.

Конструктивные особенности

Основа устройства — сварная стальная рама с жёсткой консольной конструкцией, обеспечивающей устойчивость при работе с тяжёлыми рулонами. Разжим лепестков барабана выполняется синхронно через передачу винт—гайка или гидравлический привод (в зависимости от модификации), что позволяет зафиксировать рулон с внутренним диаметром, изменяемым в заданных пределах. Привод размотки — асинхронный электродвигатель с частотно-регулируемым пуском через инвертор, обеспечивающий плавный разгон и защиту от ударных нагрузок. Контроль за петлей материала осуществляется выносной штангой с концевым выключателем аварийного отключения линии при натяжении петли. Предусмотрен реверсивный режим вращения для обратной заправки ленты.

Технические характеристики АРУ (серия)

Скорость размотки и управление приводом

Частотно-регулируемый привод обеспечивает плавное изменение скорости размотки в диапазоне до 36 м/мин. Система с обратной связью анализирует уровень провисания петли материала и автоматически корректирует частоту вращения двигателя, исключая рывковые нагрузки на ленту и штамповочное оборудование. Данный принцип позволяет снизить номинальную мощность привода и энергопотребление при сохранении производительности. Автоматический режим не требует синхронизации с управляющей программой линии, что упрощает интеграцию в существующие комплексы.

Грузоподъёмность и диапазон рулонов

Модельный ряд охватывает рулоны массой от 1000 до 10 000 кг. Консольная конструкция облегчает установку рулона, а синхронный механизм разжима лепестков обеспечивает надёжную фиксацию по внутреннему диаметру втулки. Изменяемый внутренний диаметр позволяет работать с рулонами различных стандартов без дополнительных переходных втулок.

Пневматическая и электрическая системы

Электропитание привода осуществляется от сети переменного тока (стандартное исполнение 380 В, 50 Гц; опционально 220 В). Частотный преобразователь обеспечивает плавный пуск, регулировку скорости и электрическую защиту от перегрузок. Система контроля петли включает выносную штангу с датчиком положения и концевой выключатель аварийного отключения при натяжении петли.

Рекомендации по выбору

Автоматическое разматывающее устройство АРУ рекомендуется к применению в следующих условиях:

• Автоматизированные комплексы штамповки, где требуется непрерывная подача рулонного материала с поддержанием постоянного натяжения
• Линии продольной и поперечной резки, где необходима плавная регулировка скорости размотки до 36 м/мин
• Профилировочные линии (металлочерепица, профнастил, сэндвич-панели) с рулонами массой до 10 т
• Производства с частой сменой типоразмеров рулонов, где важна автономность устройства и отсутствие необходимости синхронизации с линией
