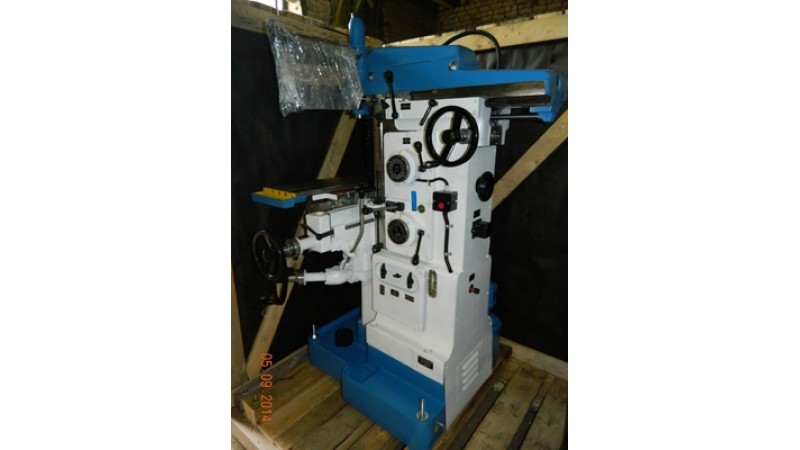

Фрезерный станок CФ676 широкоуниверсальный инструментальный
- Производитель: РФ
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Фрезерный станок CФ676 – это универсальный станок, который применяют в инструментальных и ремонтных цехах на предприятиях машиностроения. В основном используется для мелкосерийного и индивидуального вида производства.
Широкоуниверсальный станок СФ676 позволяет выполнять всевозможные фрезерные работы. Помимо этого, он пригоден для разметочных, расточных, сверлильных и других подобных работ. На нем можно обрабатывать детали самых сложных конфигураций с необычайной точностью, благодаря тому, что на станке возможно использовать огромное разнообразие инструментов и приспособлений.
Используя CФ676 вы максимально снижаете вспомогательное время, обрабатываете детали экономично и эффективно. Все это благодаря техническим характеристикам аппарата, ряда оборотов, подач и режимов резания.
Основные технические данные
| Габаритный размеры станка, мм | |
| длина | 1200 |
| ширина | 1240 |
| высота | 1780 |
| Масса станка, кг | 1050 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности углового горизонтального стола, мм: |
|
| наименьшее | 80 |
| наибольшее | 440 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности углового горизонтального стола, мм |
|
| наименьшее | 0 |
| наибольшее | 350 |
| Расстояние от торца горизонтального шпинделя до оси вертикального шпинделя, мм |
115 |
| Наибольшее расстояние от торца горизонтального шпинделя до торца серьги, мм |
315 |
| Конус горизонтального и вертикального шпинделей | по запросу |
| Количество скоростей шпинделей: | |
| горизонтального | 16 |
| вертикального | 16 |
| Пределы частоты вращения шпинделей, об/мин. | |
| горизонтального | 50…1630 |
| вертикального | 63…2040 |
| Количество подач стола | |
| продольных | 16 |
| вертикальный | 16 |
| Пределы подач стола, мм/мин | |
| продольных | 13…395 |
| вертикальный | 13…395 |
| Ускоренный ход стола (продольный и вертикальный), мм/мин. | 935 |
| Количество подач шпиндельной бабки | 16 |
| Пределы подач шпиндельной бабки, мм/мин. | 13…395 |
| Ускоренный ход шпиндельной бабки, мм/мин. | 935 |
| Наибольший ход шпиндельной бабки, мм | 300 |
| Наибольшее осевое перемещение вертикального шпинделя, мм | 80 |
| Наибольший угол поворота вертикального шпинделя в вертикальной плоскости, град. |
±90 |
| Цена деления лимбов, мм | 0,05 |
| Цена деления линеек, мм | 1 |
| Основной вертикальный стол | |
| Рабочая поверхность стола, мм: | 630 |
| длина | 630 |
| ширина | 250 |
| Наибольший продольный ход стола, мм | 450 |
| Наибольший вертикальный ход стола, мм | 380 |
| Число Т-образных пазов | 2 |
| Ширина Т-образных пазов, мм | 14 |
| Расстояние между Т-образными пазами, мм | 80 |
| Масса, кг | 72 |
| Стол угловой горизонтальный | |
| Рабочая поверхность стола, мм | |
| длина | 800 |
| ширина | 250 |
| число Т-образных пазов | 3 |
| ширина Т-образных пазов, мм | |
| -центрального | 14 |
| -крайних | 14 |
| Расстояние между Т-образными пазами, мм | 50 |
| Масса, кг | 75 |
| Привод | |
| Ремень приводной клиновой | А-2000Т |
| количество | 3 |
| Цепь приводная роликовая нормальная | ПР-12,7-1820-1 |
| количество | 2 |
| количество звеньев у одной цепи | 78 |
| количество звеньев у одной цепи | 72 |
| соединительное звено | С-ПР-12,7-1820 |
| количество | 2 |
| Характеристика электрооборудования | |
| Род тока питающей цепи | переменный трёхфазный |
| Частота тока, Гц | 50 |
| Напряжение, В | 380 |
| Количество двигателей на станке | 2 |
| Напряжение силовой сети, В | 380 |
| Напряжение цепи управления, В | 380 |
| Напряжение цепи освещения, В | 24 |
| Двигатель привода | АИР 100С4У3 |
| исполнение | 1 М 1081 |
| мощность, кВт | 3 |
| частота вращения, об/мин. | 1500 |
| Электронасос | П-0,25.М.10 |
| мощность, кВт | 0,12 |
| производительность, л/мин. | 22 |
| частота вращения, об/мин. | 2800 |
| Суммарная мощность всех электродвигателей, кВт | 3,12 |
| Характеристика системы смазки станка | |
| Марка масла для смазки | индустриальное И-30 А |
| Тип насоса смазки шестерён | поршневой |
| Производительность насоса, см 3 /ход | 6-8 |
| Тип смазочной станции | поршневой |
| Количество точек в питателе | 8 |
Основная спецификация широкоуниверсального фрезерного станка СФ676:
- Коробка скоростей — 751001
- Коробка подач — 752001
- Суппорт — 763001
- Шпиндельная бабка — 766К001. Конус 7:24 40 (35,45); КМ4 (2,3) по требованию Заказчика.
- Станина — 767001
- Электрооборудование — 67690000
- Комплект инструмента и принадлежностей — 7680000
- Головка вертикальная (съемный узел) — 764К001. Конус 7:24 40 (35,45); КМ4 (2,3) по требованию Заказчика.
- Стол угловой горизонтальный (съемный узел) — 7681К001
- Освещение LED 24V – 3 светодиода CL;
- Маслостанция типа Y-6 с коллектором на 8 регулируемых дозаторов;
- Защита направляющих оси Z (комплектующие ПО Техмаш).
Дополнительная спецификация широкоуниверсального фрезерного станка СФ676:
- Блок цифровой индикации с прямой системой отсчета на координаты X, Yили X,Y,Z (комплектующие ОАО СКБ ИС);
- Освещение герметичное LED 24V – 5 светодиодов CL;
- Маслостанция типа Y-8 с коллектором на 8 регулируемых дозаторов;
- Съемные горизонтальные столы с пазами по требования Заказчика;
- Хобота с серьгами под специальную продукцию;
- ВФГ 764К001 с различными конусами.
Технические характеристики
| Наименование параметра | СФ676 | ФСМ-250/676М | ОММ64S | 676 | 676П |
| Основные параметры станка | |||||
| Класс точности по ГОСТ 8-82 | Н | Н/П | Н | Н | П |
| Размеры горизонтального (углового) стола, мм | 250х800 | 250х620 | 320х800 | 250х800 | 250х800 |
| Размеры вертикального стола, мм | 250х630 | 195х703 | 250х1000 | 250х630 | 250х630 |
| Максимальная масса обрабатываемой детали, кг | 100 | 80 | 350 | 100 | 100 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм | 80-460 | 100-500 | 80-460 | 80-460 | |
| Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм | 0-380 | 13-413 | 0-380 | 0-380 | |
| Наибольший вылет оси вертикального шпинделя, мм | 125-375 | 500 | 125-375 | 125-375 | |
| Наибольший продольный ход стола (X), мм | 450 | 400 | 400 | 450 | 450 |
| Наибольший ход шпиндельной бабки (Y), мм | 300 | 200 | 320 | 300 | 300 |
| Наибольший вертикальный ход стола (Z), мм | 380 | 400 | 400 | 300 | 250 |
| Цена деления лимбов, мм | 0,05 | 0,025 | 0,05 | 0,05 | |
| Горизонтальный и вертикальный шпиндели станка | |||||
| Частота вращения горизонтального шпинделя, об/мин | 50-1630 | 35-2670 75-6000 |
63-3150 | 50-1630 | 50-1630 |
| Частота вращения вертикального шпинделя, об/мин | 63-2040 | 35-2670 75-6000 |
63-3150 | 63-2040 | 63-2040 |
| Количество скоростей шпинделей | 16 | б/с | б/с | 16 | 16 |
| Наибольшее осевое перемещение вертикального шпинделя, мм | 80 | 60 | 60 | 60 | |
| Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус | ±90 | ±45 | ±90 | ±90 | ±90 |
| Конус горизонтального и вертикального шпинделей | 40АТ5 | 30АТ5 | 40АТ5 | 40АТ5 | 40АТ5 |
| Пределы подач шпиндельной бабки, мм/мин | 13-395 | 10-1000 | 12-630 | 13-395 | 13-395 |
| Количество подач шпиндельной бабки | 16 | б/с | б/с | 16 | 16 |
| Стол | |||||
| Пределы продольных и поперечных подач стола (X. Y), мм/мин | 13-395 | 10-1000 | 12-630 | 13-395 | 13-395 |
| Ускоренный ход стола, мм/мин | 935 | 1000 | 1000 | 935 | 935 |
| Электрооборудование и привод станка | |||||
| Мощность двигателя главного привода, кВт | 3 | 5 | 6 | 3 | 2,2 |
| Суммарная мощность электродвигателей, кВт | 3,12 | 5,12 | 6,7 | 3,12 | 2,4 |
| Габарит и масса станка | |||||
| Габариты станка (длина х ширина х высота), мм | 1200 1240 1780 |
1350 1060 2150 |
1400 1680 1820 |
1400 1420 1875 |
1285 1215 1780 |
| Масса станка, кг | 1050 | 915 | 1500 |
