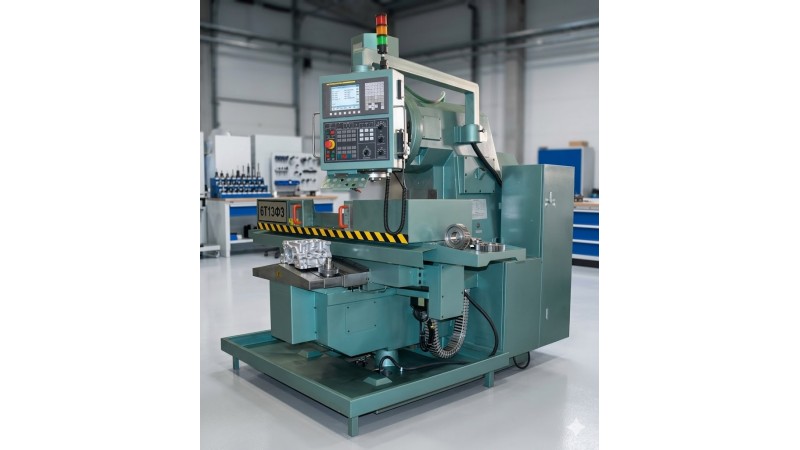

Вертикально-фрезерный станок с числовым программным управлением 6Т13Ф3 выполнен по классической схеме с неподвижной колонной и подвижным столом. Машина оснащена шпиндельным узлом с конусом ВТ50, приводами линейных перемещений по трём осям производства КНР и системой ЧПУ SIEMENS 808. Переключение диапазонов частоты вращения шпинделя осуществляется механически вручную после останова.
Станок предназначен для фрезерной обработки деталей из углеродистых и легированных сталей, чугуна и цветных сплавов. Технологический репертуар включает фрезерование плоскостей, уступов, пазов и карманов, сверление, зенкерование и растачивание отверстий. Рабочий стол размером 1540×300 мм (зеркало) при габаритах 2000×500 мм обеспечивает размещение деталей и приспособлений массой до 400 кг. Конус ВТ50 позволяет использовать тяжёлый фрезерный инструмент с хвостовиком ISO 50, рассчитанный на повышенные нагрузки при черновом фрезеровании.
Конструктивные особенности
Станина и колонна выполнены из высокопрочного чугуна с ласточкиным хвостом направляющих, обеспечивающих высокую жёсткость и устойчивость к вибрациям при тяжёлых режимах резания. Рабочий стол с зеркалом 1540×300 мм и габаритами 2000×500 мм перемещается в продольном направлении (ось X). Поперечное перемещение (ось Y) и вертикальное (ось Z) реализованы через шпиндельную бабку и седло. Приводы всех трёх осей выполнены предприятиями КНР и обеспечивают позиционирование по программе. Шпиндельный узел с конусом ВТ50 приводится в движение электродвигателем мощностью 7,5 кВт и обеспечивает частоту вращения до 2000 об/мин. Механическая коробка скоростей имеет два диапазона, переключаемых вручную после полной остановки шпинделя; индикация текущего диапазона на панели оператора не предусмотрена. Станок не оснащён устройством автоматического зажима инструмента (АСИ) и линейными инкрементными датчиками (линейками).
- Конус шпинделя ВТ50 — применение тяжёлого фрезерного инструмента с хвостовиком ISO 50 для черновых и полуфинишных операций.
- Система ЧПУ SIEMENS 808 — базовое управление тремя линейными осями, позиционирование по программе без обратной связи по линейным датчикам.
- Привода осей X, Y, Z производства КНР — шаговые или сервоприводы с энкодерами двигателя (без линеек).
- Ручное переключение диапазонов шпинделя — оператор изменяет положение рукоятки коробки скоростей после останова; отсутствует индикация выбранного диапазона.
- Отсутствие устройства зажима инструмента — смена фрез и свёрл производится вручную с использованием ключа.
- Отсутствие линеек — позиционирование осуществляется по датчикам привода; точность зависит от люфтов механизма.
Технические характеристики 6Т13Ф3
| Параметр | Значение | |
|---|---|---|
| Зеркало стола | 1540×300 мм | |
| Габариты стола | 2000×500 мм | |
| Нагрузка на стол | 400 кг</ | |
