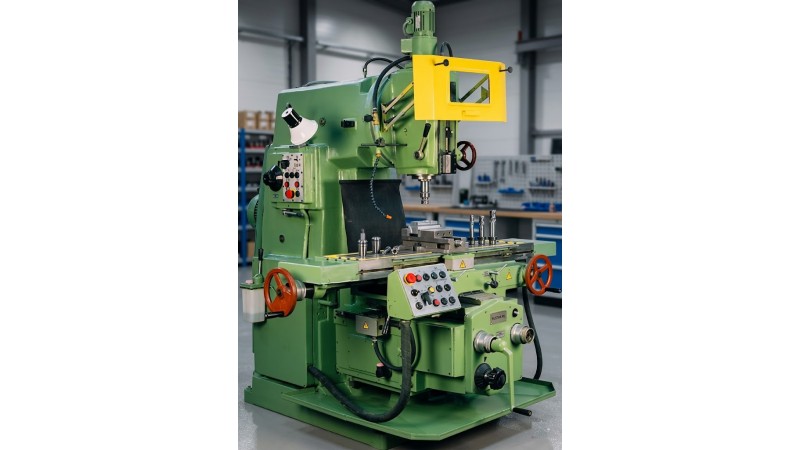

Вертикально-фрезерный станок с ЧПУ 6Т13

Вертикально-фрезерный станок 6Т13 выполнен по классической схеме с неподвижной колонной и подвижным столом. Машина оснащена шпиндельным узлом с конусом ВТ50, электродвигателем мощностью 11 кВт и широким рабочим столом 1800×420 мм с повышенной нагрузочной способностью 800 кг, что обеспечивает устойчивую работу при тяжёлых фрезерных операциях.

Станок предназначен для фрезерной обработки деталей из углеродистых и легированных сталей, серого и высокопрочного чугуна, а также цветных металлов и их сплавов. Технологический репертуар включает фрезерование горизонтальных и вертикальных плоскостей, уступов, пазов и карманов, сверление и зенкерование отверстий, а также растачивание при использовании соответствующей оснастки. Конус ВТ50 позволяет применять тяжёлый фрезерный инструмент с хвостовиком ISO 50, рассчитанный на повышенные нагрузки при черновом и полуфинишном фрезеровании. Широкий рабочий стол обеспечивает размещение крупногабаритных деталей и сложных приспособлений.

Конструктивные особенности

Станина и колонна выполнены из высокопрочного чугуна с ласточкиным хвостом направляющих, обеспечивающих высокую жёсткость и устойчивость к вибрациям при тяжёлых режимах резания. Рабочий стол размером 1800×420 мм с допустимой нагрузкой 800 кг позволяет закреплять массивные заготовки и многостаночные приспособления. Перемещение стола в продольном направлении, а также поперечное и вертикальное перемещение шпиндельной бабки реализованы через механические передачи с ручным или механизированным приводом. Шпиндельный узел с конусом ВТ50 приводится в движение электродвигателем мощностью 11 кВт и обеспечивает частоту вращения до 1500 об/мин через механическую коробку скоростей. Конструкция станка рассчитана на длительную работу в условиях механических цехов с повышенной запылённостью и вибрационными нагрузками.

Технические характеристики 6Т13

Шпиндельный узел и привод главного движения

Шпиндель с конусом ВТ50 рассчитан на тяжёлый фрезерный инструмент с хвостовиком ISO 50 и оснащён электродвигателем номинальной мощностью 11 кВт. Максимальная частота вращения 1500 об/мин обеспечивается через механическую коробку скоростей с несколькими диапазонами. Конус ВТ50 обеспечивает надёжную фиксацию инструмента и передачу повышенного крутящего момента при черновом фрезеровании сталей и чугунов. Механическая коробка скоростей отличается высокой ремонтопригодностью и устойчивостью к перегрузкам в сравнении с бесступенчатыми электроприводами.

Система перемещений и направляющие

Направляющие осей X, Y и Z выполнены в виде ласточкиного хвоста из закалённой стали с противозадирной латунной вставкой, что обеспечивает высокую износостойкость и устойчивость к абразивному износу. Рабочий стол размером 1800×420 мм с допустимой нагрузкой 800 кг позволяет обрабатывать детали крупного габарита и повышенной массы, включая корпусные элементы, станины, рамы и оснастку. Перемещения осей реализованы через ходовые винты с гайками, обеспечивающие плавное и точное позиционирование при ручной подаче.

Область применения и эксплуатационные особенности

Станок 6Т13 относится к категории тяжёлых универсальных фрезерных станков, рассчитанных на длительную работу в условиях механических цехов с повышенной запылённостью и вибрационными нагрузками. Отсутствие системы числового программного управления предполагает ручное управление перемещениями стола и шпиндельной бабки, что требует квалифицированного оператора. Станок эффективен при единичном и мелкосерийном производстве, где
