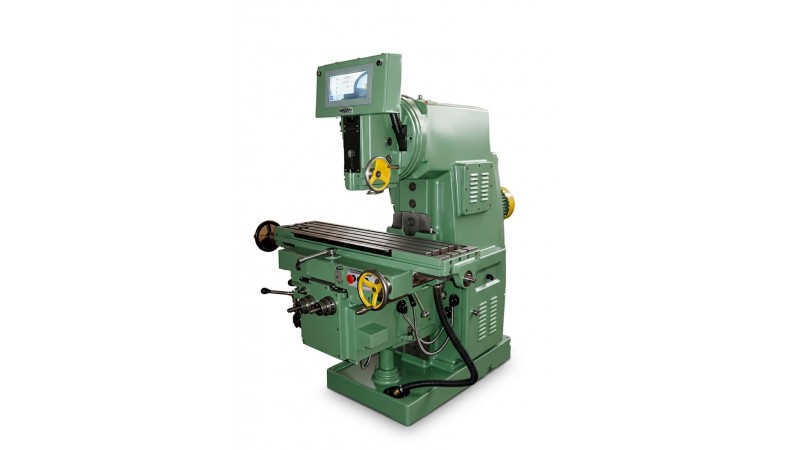

Вертикально-фрезерный станок 6Р12

Вертикально-фрезерный станок 6Р12 выполнен по классической схеме с неподвижной колонной и подвижным столом. Машина оснащена поворотной фрезерной головкой с углом наклона ±45°, шпиндельным узлом с конусом ISO 50 и механической коробкой скоростей на 18 ступеней. Рабочий стол размером 320×1320 мм при нагрузке 500 кг обеспечивает размещение среднегабаритных деталей и приспособлений.

Станок предназначен для фрезерной обработки плоских и фасонных поверхностей, прямоугольных и Т-образных пазов, уступов и угловых элементов из углеродистых и легированных сталей, серого и высокопрочного чугуна, а также цветных металлов и их сплавов. Поворотная фрезерная головка позволяет выполнять обработку под углом до 45° без переустановки детали, что расширяет технологические возможности при изготовлении фасонных деталей, штампов и пресс-форм. Конус ISO 50 обеспечивает совместимость со стандартным фрезерным инструментом, рассчитанным на повышенные нагрузки.

Конструктивные особенности

Станина и колонна выполнены из высокопрочного чугуна с ласточкиным хвостом направляющих, обеспечивающих высокую жёсткость и устойчивость к вибрациям при фрезеровании. Рабочий стол размером 320×1320 мм с допустимой нагрузкой 500 кг перемещается в продольном направлении (ось X) на 800 мм. Поперечное перемещение седла (ось Y) составляет 300 мм, вертикальное перемещение шпиндельной бабки (ось Z) — 410 мм. Расстояние от оси шпинделя до поверхности стола регулируется в пределах 60–460 мм, что позволяет обрабатывать детали различной высоты. Поворотная фрезерная головка с углом наклона ±45° обеспечивает обработку наклонных плоскостей и фасок без переустановки заготовки. Шпиндельный узел с конусом ISO 50 приводится в движение электродвигателем мощностью 7,5 кВт через 18-ступенчатую механическую коробку скоростей с диапазоном частот вращения 30–1500 об/мин. Вылет шпинделя от передней стенки колонны составляет 380 мм. Привод подач осей осуществляется от отдельного электродвигателя мощностью 1,5 кВт.

Технические характеристики 6Р12

Шпиндельный узел и привод главного движения

Шпиндель с конусом ISO 50 рассчитан на стандартный фрезерный инструмент с хвостовиком ISO 50 и оснащён электродвигателем номинальной мощностью 7,5 кВт. 18-ступенчатая механическая коробка скоростей обеспечивает дискретное изменение частоты вращения в диапазоне 30–1500 об/мин, что позволяет подбирать оптимальный режим резания для различных материалов и типов фрез. Вылет шпинделя 380 мм обеспечивает достаточный зазор для обработки деталей сложной формы и глубоких карманов. Поворотная фрезерная головка с фиксацией под углом ±45° расширяет технологические возможности при обработке наклонных плоскостей и фасок.

Система перемещений и направляющие

Направляющие осей X, Y и Z выполнены в виде ласточкиного хвоста из закалённой стали с противозадирной латунной вставкой, что обеспечивает высокую износостойкость и устойчивость к абразивному износу. Рабочий стол размером 320×1320 мм с допустимой нагрузкой 500 кг перемещается в продольном направлении на 800 мм. Поперечное перемещение седла составляет 300 мм, вертикальное — 410 мм. Расстояние от оси шпинделя до поверхности стола регулируется в пределах 60–460 мм, что позволяет обрабатывать детали различной высоты. Перемещения осей реализованы через ходовые винты с гайками, обеспечивающие плавное и точное позиционирование при ручной и механизированной подаче.

Эксплуатационные характеристики и надёжность

Станок 6Р12 относится к категории надёжных универсальных фрезерных станков, рассчитанных на длительную работу в условиях механических цехов. Механическая коробка скоростей и чугунная станина обеспечивают высокую ремонтопригодность и долговечность. Напряжение питания 380 В соответствует стандартной промышленной сети. Габаритные размеры 2307×1707×2100 мм и масса 3200 кг обеспечивают устойчивость станка при тяжёлых режимах резания. Отсутствие сложной электроники снижает требования к обслуживанию и делает станок доступным для ремонта в условиях собственных служб предприятия.

Рекомендации по выбору

Станок 6Р12 рекомендуется к применению в следующих условиях:

• Механические цеха с единичным и мелкосерийным производством, где требуется универсальность при обработке плоских, фасонных и наклонных поверхностей.
• Инструментальные производства для изготовления штампов, пресс-форм и оснастки с фасонными элементами, где поворотная головка исключает необходимость в специальных приспособлениях.
• Ремонтные производства, где необходимо фрезерование плоскостей, нарезание пазов и обработка фасок на среднегабаритных деталях массой до 500 кг.
• Учебные мастерские технических колледжей и училищ для обучения операторов навыкам фрезерной обработки на универсальных станках с механическим приводом.
• Предприятия с ограниченным бюджетом на модернизацию, где надёжность механической коробки скоростей и ремонтопригодность являются приоритетными факторами.

Заключение

Вертикально-фрезерный станок 6Р12 сочетает высокую жёсткость чугунной станины с ласточкиным хвостом направляющих, универсальность поворотной фрезерной головки ±45° и надёжность 18-ступенчатой механической коробки скоростей. Конус ISO 50 обеспечивает применение тяжёлого фрезерного инструмента для черновых и полуфинишных операций. Рабочий стол 320×1320 мм с нагрузкой 500 кг и вылет шпинделя 380 мм позволяют обрабатывать среднегабаритные детали сложной формы. Станок комплектуется шпиндельным узлом ISO 50, рабочим столом 320×1320 мм, электродвигателем главного движения 7,5 кВт, приводом подач 1,5 кВт, поворотной фрезерной головкой, комплектом приспособлений для крепления заготовок, системой подачи СОЖ и комплектом эксплуатационной документации. Габаритные размеры: 2307×1707×2100 мм. Масса: 3200 кг.
