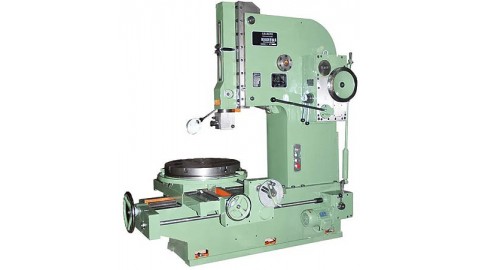

Долбежный станок В5032Е (аналог ГД320)
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Высокоточный вертикальный долбежный станок В5032Е используется для прорезывания плоской поверхности, формованной поверхности и пазов для ключей различных деталей.
Подходит для производства одной или небольшой партии. Запуск и остановка машины контролируются многопластичной муфтой. И возвратно-поступательное движение ОЗУ достигается с помощью рычага рукоятки колокольчика. Рабочий стол имеет продольное, поперечное и поворотное автоматическое устройство подачи и предохранительное устройство. И есть устройство быстрого перемещения в продольном и поперечном направлениях вращения рабочего стола. Кроме того, вращение рабочего стола имеет устройство индексации для выбора необходимого номера индексации в соответствии со справочными таблицами.
1 |
Максимальная длина долбления |
мм |
320 |
2 |
Скорость долбяка |
Ход/мм |
20,32,50,80 |
3 |
Угол наклона долбяка |
град. |
0-8° |
4 |
Диаметр рабочего стола |
мм |
630 |
5 |
Регулируемая высота блока ползуна |
мм |
370 |
6 |
Расстояние от поверхности резцедержателя до передней части стойки |
мм |
600 |
7 |
Расстояние от поверхности рабочего стола до нижней части ползуна |
мм |
470 |
8 |
Макс. продольный ход рабочего стола |
мм |
560 |
9 |
Макс. поперечный ход рабочего стола |
мм |
500 |
10 |
Угол поворота рабочего стола |
град. |
360 |
11 |
Продольные и поперечные подачи рабочего стола |
мм/ход |
0.054-1.24 |
12 |
Круговые подачи рабочего стола |
град./ход |
0.035°-0.805° |
13 |
Макс. размер инструмента |
мм |
25х40 |
14 |
Макс. усилие долбления |
кН |
8 |
15 |
Макс. нагрузка на рабочий стол |
кг |
500 |
16 |
Т-образные пазы рабочего стола |
18Н8 |
|
17 |
Мощность основного двигателя |
кВт |
4 |
18 |
Вес-нетто станка |
кг |
2500 |
19 |
Габариты станка |
мм |
1930x1365x2270 |
Комплектация:
|
