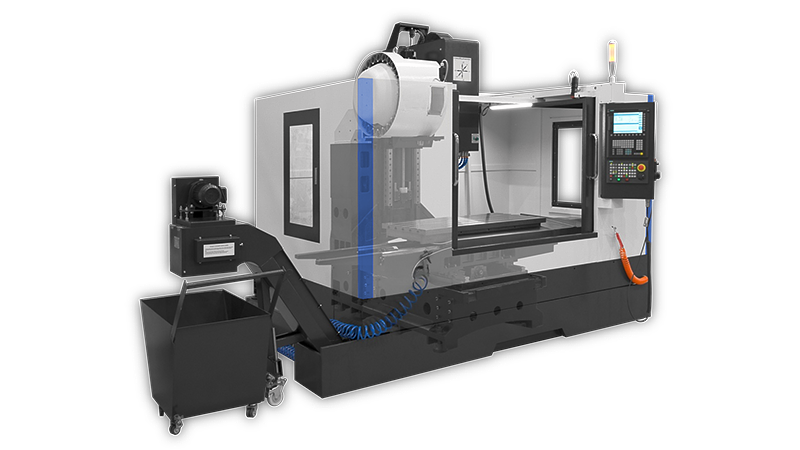

Токарный обрабатывающий центр innos ВФ12
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Обрабатывающие центры серии ВФ – вертикально фрезерные обрабатывающие центры, с размерами стола от 600 х 400 мм до 2000 х 800 мм.
Вертикально фрезерные обрабатывающие центры innos ВФ широко используются в машиностроении, судостроении, авиастроении, изготовлении пресс-форм и других производствах, где необходима скоростная высокоточная обработка.
На обрабатывающем центре используется сервошпиндель усиленной конструкции. Передача момента от главного двигателя к шпинделю осуществляется через зубчатую ременную передачу. Реализован механизм жесткого нарезания резьбы метчиком. Зажим - разжим инструмента в шпинделе осуществляется с помощью пневмо-гидро мультипликатора.
Магазин инструментов содержит 24 инструмента. Смена инструмента осуществляется манипулятором. Время смены инструмента — 3 секунды. Время смены инструмента «от стружки до стружки» - 5 секунд.
Роликовые высокоточные линейные направляющие и ШВП по осям Х, Y, Z производство ф. THK (Япония).
Обрабатывающий центр предназначен для высокоскоростной и высокоточной обработки высокопрочных стальных и чугунных материалов, а также материалов из мягких сталей и их сплавов (возможна обработка неметаллических материалов).
Обрабатывающий центр соответствует требованиям стандартов безопасности труда и промышленной санитарии (ГОСТ 12.2.009-99 «Станки металлообрабатывающие. Общие требования безопасности»).
Технические характеристики обрабатывающего центра innos ВФ12
Наименование параметра |
Единица измерения |
Значение (опция) |
Класс точности станка по ГОСТ 8-82 |
тип |
Н |
Размер стола (ширина х длина) |
мм |
1200 х 600 |
Т-образный паз |
мм/шт. |
18/5/120 |
Максимальная нагрузка на стол |
кг |
800 |
Расстояние от торца шпинделя до центра стола |
мм |
110-810 |
Высота стола над уровнем пола |
мм |
840 |
Расстояние от центра шпинделя до направляющих колонны |
мм |
654 |
Перемещение стола ось X |
мм |
1100 |
Перемещение каретки ось Y |
мм |
600 |
Перемещение шпиндельной бабки ось Z |
мм |
700 |
Тип направляющих Х/Y/Z |
тип |
Качения, роликовые |
Скорость быстрых перемещений X,Y,Z |
м/мин |
36 / 36 / 36 |
Скорость рабочих подач |
мм/мин |
1-10 000 |
Номинальный момент двигателей подач X/Y/Z |
Нм |
18 / 18 / 18 |
Конус шпинделя |
тип |
BT40 |
Диаметр шпинделя |
мм |
150 |
Мощность двигателя шпинделя S1 / S6 |
кВт |
15 / 18,5 |
Момент двигателя шпинделя S1 / S6 |
Нм |
95,4 / 117,7 |
Максимальная скорость шпинделя |
об/мин |
10 000 (12 000) |
Способ силовой передачи |
Бесступенчатое регулирование, ременная передача. (прямой привод) |
|
Количество инструментов в магазине |
шт. |
24 |
Максимальный диаметр между соседними инструментами, при занятых соседних |
мм |
120 ,80 |
Максимальная длинна инструмента |
мм |
250 |
Максимальный вес инструмента |
кг |
8 |
Точность позиционирования на длине 300мм |
мм |
0,005 |
Точность повторного позиционирования на длине 300мм |
мм |
0,003 |
Система ЧПУ |
модель |
GSK 25i (Fanuc 0i Plus) |
Давление воздуха |
МПа |
0,5 |
Расход воздуха |
Л/мин |
200 |
Мощность |
кВА |
30 |
Требования к электроэнергии |
В/ Гц |
380 В/ 50 Гц |
Масса станка |
кг |
6400 |
Габариты (без транспортера стружки) |
мм |
2500х3000х3000 |
Мощность и момент двигателя шпинделя GSK 15 / 18,5 кВт.
Производители основных комплектующих
№ |
Наименование |
Производитель/Страна |
1 |
Система ЧПУ |
GSK (Китай-Россия) |
2 |
Серводвигатели |
|
3 |
Сервоприводы |
|
4 |
Шпиндель |
Royal/ POSA (Тайвань) |
5 |
ШВП (класс точности С3) |
HIWIN / PMI (Тайвань) |
6 |
Линейные направляющие |
HIWIN / PMI (Тайвань) |
7 |
Магазин инструмента |
Poju (Тайвань) |
8 |
Опорные подшипники ШВП |
NSK (Япония) |
9 |
Электрокомпонеты |
IEK (Россия) / CHINT |
План рабочей зоны обрабатывающего центра innos ВФ12
Пример установки наклонно-поворотного стола с диаметром планшайбы 250мм для обработки в 5-ти координатах
Комплект поставки вертикально фрезерного обрабатывающего центра innos ВФ 12
Наименование |
Вертикально фрезерный обрабатывающий центр модели |
|
|
