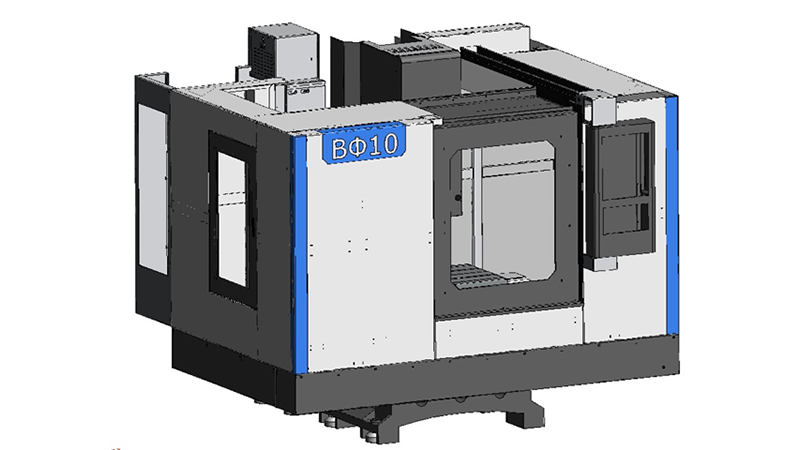

Токарный обрабатывающий центр innos ВФ10
- Производитель: РФ
- Есть в наличии
- Гарантия
- Сервис
- Скидки
Обрабатывающие центры серии ВФ – вертикально фрезерные обрабатывающие центры, с размерами стола от 600 х 400 мм до 2000 х 800 мм.
Вертикально фрезерные обрабатывающие центры innos ВФ широко используются в машиностроении, судостроении, авиастроении, изготовлении пресс-форм и других производствах, где необходима скоростная высокоточная обработка.
На обрабатывающем центре используется шпиндель усиленной конструкции. Передача момента от главного двигателя к шпинделю осуществляется через зубчатую ременную передачу. Реализован механизм жесткого нарезания резьбы метчиком. Зажим - разжим инструмента в шпинделе осуществляется с помощью пневмо-гидро мультипликатора.
В зависимости от устанавливаемого магазина инструмента обрабатывающий центр может содержать 20, 24, или 30 инструментов. Смена инструмента осуществляется манипулятором. Время смены инструмента — 3 секунды. Время смены инструмента «от стружки до стружки» - 5 секунд.
Роликовые высокоточные линейные направляющие и ШВП по осям Х, Y, Z производство ф. THK (Япония).
Обрабатывающий центр предназначен для высокоскоростной и высокоточной обработки высокопрочных стальных и чугунных материалов, а также материалов из мягких сталей и их сплавов (возможна обработка неметаллических материалов).
Обрабатывающий центр соответствует требованиям стандартов безопасности труда и промышленной санитарии (ГОСТ 12.2.009-99 «Станки металлообрабатывающие. Общие требования безопасности»).
Производители основных комплектующих
№ |
Наименование |
Производитель/Страна |
1 |
Система ЧПУ |
GSK ( Китай) |
2 |
Серводвигатели |
|
3 |
Сервоприводы |
|
4 |
Шпиндель |
Taida (Тайвань) |
5 |
ШВП (класс точности С3) |
THK (Япония) |
6 |
Линейные направляющие |
THK (Япония) |
7 |
Магазин инструмента |
Poju (Тайвань) |
8 |
Опорные подшипники ШВП |
SKF/NACH |
9 |
Электрокомпонеты |
IEK (Россия) |
10 |
Поворотный стол (опция) |
GSA+ |
11 |
Оптические линейки (опция) |
Givi Messuri (Италия) |
12 |
Датчики измерения инструмента и детали (опция) |
Renishaw (Великобритания) |
Мощность и момент двигателя шпинделя GSK 11 / 15 кВт.
Технические характеристики обрабатывающего центра innos ВФ10
Наименование параметра |
Единица измерения |
Значение (опция) |
Класс точности станка по ГОСТ 8-82 |
тип |
Н |
Размер стола (ширина х длина) |
мм |
1000 х 500 |
Т-образный паз |
мм/шт./мм |
18 / 5 / 90 |
Максимальная нагрузка на стол |
кг |
600 |
Расстояние от торца шпинделя до центра стола |
мм |
120-670 |
Расстояние от центра шпинделя до направляющих колонны |
мм |
575 |
Перемещение стола ось X |
мм |
800 |
Перемещение каретки ось Y |
мм |
550 |
Перемещение шпиндельной бабки ось Z |
мм |
550 |
Тип направляющих Х/Y/Z |
тип |
Качения, роликовые |
Размер линейных направляющих X/Y/Z |
мм |
35 / 45 / 45 |
Диаметр / шаг ШВП по осям X,Y,Z |
мм/мм |
40 / 16 |
Скорость быстрых перемещений X,Y,Z |
м/мин |
48 / 48 / 32 |
Скорость рабочих подач |
мм/мин |
1-10 000 |
Конус шпинделя |
Тип |
BT40 |
Диаметр шпинделя |
мм |
150 |
Мощность двигателя шпинделя S1 / S6 |
кВт |
11 / 15 |
Момент двигателя шпинделя S1 / S6 |
Нм |
35 / 48 |
Максимальная скорость шпинделя |
об/мин |
12 000 |
Способ силовой передачи |
Бесступенчатое регулирование, |
|
Количество инструментов в магазине |
шт. |
24 |
Максимальный диаметр между соседними инструментами (при занятых соседних) |
мм |
120 (80) |
Максимальная длинна инструмента |
мм |
300 |
Максимальный вес инструмента |
кг |
8 |
Точность позиционирования |
мм |
0,01 |
Точность повторного позиционирования (на 300мм) |
мм |
0,006 |
Система ЧПУ |
модель |
GSK 25i |
Давление воздуха |
МПа |
0,5 |
Расход воздуха |
Л/мин |
200 |
Мощность |
кВА |
35 |
Требования к электроэнергии |
В/ Гц |
380 В/ 50 Гц |
Масса станка |
кг |
4800 |
Габариты (без транспортера стружки) ГхШхВ |
мм |
2300х2800х2600 |
Комплект поставки вертикально фрезерного обрабатывающего центра
innos ВФ 10
Наименование |
Вертикально фрезерный обрабатывающий центр модели |
|
|
