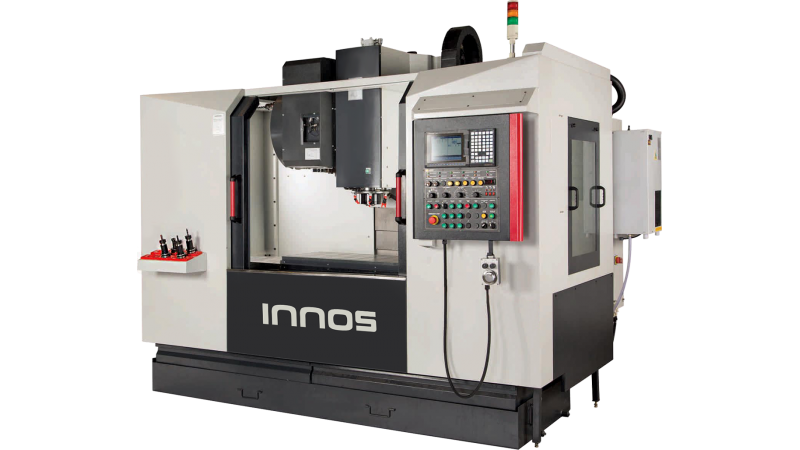

Вертикальный фрезерный обрабатывающий центр innos ВФ12

Вертикальный фрезерный обрабатывающий центр innos ВФ12 построен по схеме с неподвижной колонной и подвижным столом увеличенного габарита. Машина оснащена шпиндельным узлом с конусом ВТ40, автоматическим дисковым магазином на 24 позиции и системой ЧПУ GSK25i с поддержкой подключения 4-й оси вращения.

Оборудование предназначено для комплексной обработки деталей повышенных габаритов и массы из углеродистых и легированных сталей, чугуна, алюминиевых и титановых сплавов, а также полимерных композитов. Технологический репертуар включает фрезерование плоскостей, карманов, пазов и уступов, сверление, зенкерование, растачивание отверстий, нарезание внутренней и наружной резьбы, а также обработку 3D-поверхностей при подключении оси вращения. Конус ВТ40 обеспечивает совместимость со стандартным инструментарием с хвостовиком ISO 40.

Конструктивные особенности

Станина и колонна выполнены из высокопрочного чугуна с термообработкой для снятия внутренних напряжений, что гарантирует сохранение геометрической точности в длительных режимах работы. Рабочий стол размером 1200×600 мм с допустимой нагрузкой 800 кг обеспечивает размещение крупногабаритных деталей, пресс-форм и сложных приспособлений. Направляющие осей X, Y и Z выполнены в виде линейных роликовых кареток, обеспечивающих высокие скорости ускоренных перемещений при сохранении точности позиционирования. Шпиндельный узел с конусом ВТ40 приводится в движение электродвигателем мощностью 15 кВт и обеспечивает частоту вращения до 10 000 об/мин, что позволяет реализовать эффективное фрезерование при средних и высоких скоростях резания.

Технические характеристики innos ВФ12

Шпиндельный узел и привод главного движения

Шпиндель с конусом ВТ40 рассчитан на стандартный инструмент с хвостовиком ISO 40 и оснащён электродвигателем номинальной мощностью 15 кВт. Максимальная частота вращения 10 000 об/мин позволяет применять твёрдосплавный и алмазный инструмент для обработки лёгких сплавов, закалённых сталей и чугуна. Конус ВТ40 обеспечивает надёжную фиксацию инструмента и точное воспроизведение базы при автоматической смене из штатного магазина.

Система перемещений и направляющие

Линейные роликовые направляющие по осям X, Y и Z обеспечивают плавное перемещение стола и шпиндельной бабки при высоких скоростях ускоренных ходов. Рабочий стол размером 1200×600 мм с допустимой нагрузкой 800 кг позволяет обрабатывать детали крупного габарита и повышенной массы, включая корпусные элементы, пресс-формы, штампы и оснастку. Система ЧПУ GSK25i обеспечивает дискретность задания перемещения 0,001 мм и поддерживает различные режимы интерполяции, включая NURBS для обработки сложных криволинейных поверхностей.

Система ЧПУ и функциональные возможности

Система числового программного управления GSK25i построена на базе открытой архитектуры Linux с двумя процессорами и 64-разрядной аппаратной арифметикой с плавающей точкой. Поддерживается управление до 8 осями с 6-осевой интерполяцией, что делает станок готовым к модернизации с подключением 4-й оси вращения или 5-осевой обработки. Система оснащена 10,4-дюймовым цветным ЖК-дисплеем с разрешением 800×600, интерфейсами RS232, USB и Ethernet для передачи управляющих программ, удалённого мониторинга и сетевого DNC. Открытый PLC с поддержкой линейного редактирования и диагностики облегчает адаптацию станка под специфические технологические задачи. 17-разрядный абсолютный энкодер сервопривода (131072 линий) исключает необходимость выхода в ноль после каждого включения питания.

Рекомендации по выбору

Обрабатывающий центр innos ВФ12 рекомендуется к применению в следующих условиях:

• Механические цеха с мелкосерийным и среднесерийным производством крупногабаритных деталей машиностроения, приборостроения и автомобилестроения, где требуется повышенная грузоподъёмность рабочего стола.
• Инструментальные производства для изготовления пресс-форм, штампов и оснастки повышенных габаритов с высокими требованиями к точности и качеству поверхности.
• Ремонтные производства, где необходимо восстановление посадочных поверхностей, нарезание резьбы и фрезерование плоскостей на тяжёлых деталях массой до 800 кг.
• Учебные мастерские технических вузов и колледжей для подготовки специалистов по программированию обработки на станках с ЧПУ благодаря интуитивно понятному интерфейсу GSK25i и богатой библиотеке стандартных циклов.
• Индивидуальные производства и малые предприятия, ориентированные на изготовление сложных деталей с 3D-поверхностями без приобретения дорогостоящего 5-осевого обрабатывающего центра.

Заключение

Вертикальный фрезерный обрабатывающий центр innos ВФ12 сочетает повышенную грузоподъёмность рабочего стола 1200×600 мм (800 кг), жёсткость станочной системы и функциональность системы ЧПУ GSK25i с перспективой расширения до 5 осей. Шпиндель 15 кВт / 10 000 об/мин с конусом ВТ40 обеспечивает устойчивую работу в широком диапазоне режимов резания. Автоматический магазин на 24 инструмента сокращает вспомогательное время, а стандартный конус ВТ40 упрощает оснащение. Станок комплектуется системой ЧПУ GSK25i, рабочим столом 1200×600 мм, шпиндельным узлом ВТ40, автоматическим магазином инструментов, системой охлаждения и подачи СОЖ, а также комплектом эксплуатационной документации.
